Tableau de sortie des broches

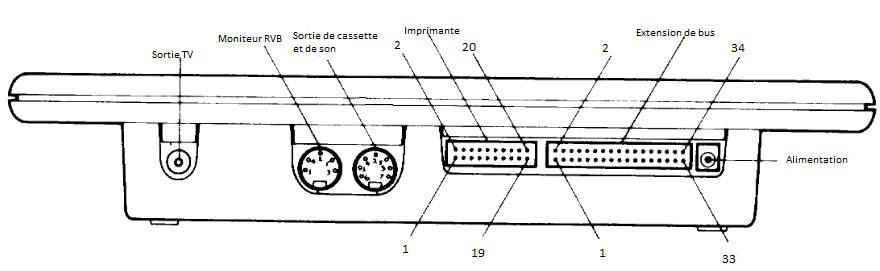

Voici une tableau de sortie de broches du ORIC-1 :
Extension de bus
| Numéro de broches |
Nom |
| 1 |
MAP |
| 2 |
ROMDIS |
| 3 |
02 |
| 4 |
RESET |
| 5 |
I/O |
| 6 |
I/O Control |
| 7 |
R/W |
| 8 |
IRQ |
| 9 |
D2 |
| 10 |
D0 |
| 11 |
A3 |
| 12 |
D1 |
| 13 |
A0 |
| 14 |
D6 |
| 15 |
A1 |
| 16 |
D3 |
| 17 |
A2 |
| 18 |
D4 |
| 19 |
D5 |
| 20 |
A4 |
| 21 |
A5 |
| 22 |
D7 |
| 23 |
A6 |
| 24 |
A15 |
| 25 |
A7 |
| 26 |
A14 |
| 27 |
A8 |
| 28 |
A13 |
| 29 |
A9 |
| 30 |
A12 |
| 31 |
A10 |
| 32 |
A11 |
| 33 |
+5V |
| 34 |
GND |
Imprimante
| Numéro de broches |
Nom |
| 1 |
STB |
| 2 |
GND |
| 3 |
DO |
| 4 |
GND |
| 5 |
D1 |
| 6 |
GND |
| 7 |
D2 |
| 8 |
GND |
| 9 |
D3 |
| 10 |
GND |
| 11 |
D4 |
| 12 |
GND |
| 13 |
D5 |
| 14 |
GND |
| 15 |
D6 |
| 16 |
GND |
| 17 |
D7 |
| 18 |
GND |
| 19 |
ACK |
| 20 |
GND |
Moniteur RVB
| Numéro de broches |
Nom |
Description |
| 1 |
RED |
Rouge |
| 2 |
GREEN |
Vert |
| 3 |
BLUE |
Bleu |
| 4 |
SYNC |
Synchronisation |
| 5 |
GND |
Prise de terre |
Sortie de cassette et de son
| Numéro de broches |
Nom |
Description |
| 1 |
Tape Out |
Sortie de bande |
| 2 |
GND |
Prise de terre |
| 3 |
Tape In |
Sortie de bande |
| 4 |
Sound 8912 |
Son 8912 |
| 5 |
Sound 8912 |
Son 8912 |
| 6 |
Relay Contact |
Relais de contact |
| 7 |
Relay Contact |
Relais de contact |
