Spécification
Voici les caractéristiques de la carte «Graphics Solution» de «ATI»:
| Spécification | Description |
|---|---|
| Fabricant | ATI Technologies Inc. |
| Ensemble de puces | ATI18700 |
| Bus/Interface | ISA 8-bits |
| Type de mémoire | DRAM |
| Quantité de mémoire | 64 Ko |
| Catégorie | Super CGA |
|

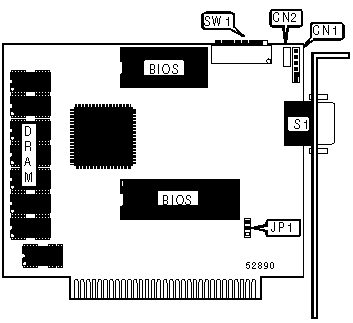

Voici la maquette de la carte graphique (Version 2):
|

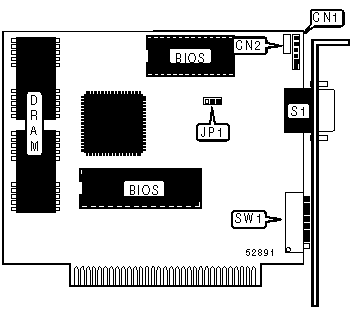

Voici la maquette de la carte graphique (Version SR):
|
Mode vidéo
Voici la liste des différents modes vidéo supporté par la carte au niveau du BIOS:
| Mode | Type | Couleurs | Format Alpha | Taille car. | Taille écran | Adresse écran | Modèle seulement |
|---|---|---|---|---|---|---|---|
| 00h | Texte | 16 | 40x25 | 8x8 | 320x200 | B800h | |
| 01h | Texte | 16 | 40x25 | 8x8 | 320x200 | B800h | |
| 02h | Texte | 16 | 80x25 | 8x8 | 640x200 | B800h | |
| 03h | Texte | 16 | 80x25 | 8x8 | 640x200 | B800h | |
| 04h | Graphique | 4 | 40x25 | 8x8 | 320x200 | B800h | |
| 05h | Graphique | 4 | 40x25 | 8x8 | 320x200 | B800h | |
| 06h | Graphique | 2 | 80x25 | 8x8 | 640x200 | B800h | |
| 07h | Texte | 4 (Mono) | 80x25 | 9x14 | 720x350 | B000h | |
| 08h | Texte | 16 | 132x25 | 5x8 | 660x200 | B800h | Pilote logiciel |
Port d'entrée/sortie
Les registres utilisés pour la programmation du contrôleur CRTC 6845 par l'entremise du port 3B4h/3B5h ou 3D4h/3D5h sont les suivantes:
| Mode d'affichage | Registres | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Numéro de registre | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| Texte 40x25 en 16 couleurs | 38h | 28h | 2Dh | 0Ah | 1Fh | 06h | 19h | 1Ch | 02h | 07h | 06h | 07h | 00h | 00h |
| Texte 80x25 en monochrome | 61h | 50h | 52h | 0Fh | 19h | 06h | 19h | 19h | 02h | 0Dh | 0Bh | 0Ch | 00h | 00h |
| Texte 80x25 en 16 couleurs | 71h | 50h | 5Ah | 0Ah | 1Fh | 06h | 19h | 1Ch | 02h | 07h | 06h | 07h | 00h | 00h |
| Texte 132x25 en 16 couleurs | B5h | 84h | 97h | 0Ah | 1Fh | 06h | 19h | 1Ch | 02h | 07h | 06h | 07h | 00h | 00h |
| Texte 132x25 en monochrome | 9Ah | 84h | 89h | 0Fh | 19h | 06h | 19h | 19h | 02h | 0Dh | 06h | 07h | 00h | 00h |
| Texte 132x44 en monochrome | 9Ah | 84h | 89h | 0Fh | 2Dh | 06h | 2Ch | 2Ch | 02h | 07h | 06h | 07h | 00h | 00h |
| Graphique 320x200 pixels en 4 couleurs | 38h | 28h | 2Dh | 0Ah | 7Fh | 06h | 64h | 70h | 02h | 01h | 06h | 07h | 00h | 00h |
| Graphique 320x200 pixels en 16 couleurs | 38h | 28h | 2Dh | 0Ah | 7Fh | 06h | 64h | 70h | 02h | 01h | 06h | 07h | 00h | 00h |
| Graphique 620x200 pixels en 2 couleurs | 38h | 28h | 2Dh | 0Ah | 7Fh | 06h | 64h | 70h | 02h | 01h | 06h | 07h | 00h | 00h |
| Graphique 640x200 pixels en 4 couleurs | 38h | 28h | 2Dh | 0Ah | 7Fh | 06h | 64h | 70h | 02h | 01h | 06h | 07h | 00h | 00h |
| Graphique 640x200 pixels en 16 couleurs | 70h | 50h | 58h | 0Ah | 40h | 06h | 32h | 38h | 02h | 03h | 06h | 07h | 00h | 00h |
| Graphique Hercules | 36h | 2Dh | 0Fh | 07h | 5Bh | 00h | 57h | 57h | 02h | 03h | 00h | 00h | 00h | 00h |
