Introduction

La puce G65SC21 de l'entreprise GTE est un adaptateur d'interface périphérique très flexible à utiliser avec les familles de microprocesseurs GTE et 8 bits. Le G65SC21 fournit un contrôle par microprocesseur programmé de jusqu'à 2 périphériques (Port A et Port B). Le contrôle des périphériques est effectué via 2 ports d'entrée/sortie bidirectionnels 8 bits, avec des registres de direction des données assignés individuellement. Les registres de direction des données permettent la sélection du sens du flux de données (entrée ou sortie) à chaque port d'entrée/sortie respectif. La direction du flux de données peut être sélectionnée ligne par ligne avec des lignes d'entrée et de sortie mélangées dans le même port. La fonction de contrôle d'interruption "handshake" est fournie par 4 lignes de contrôle périphériques. Cette fonctionnalité a permis de mieux contrôler les fonctions de transfert de données entre le microprocesseur et les périphériques, ainsi que le transfert de données bidirectionnel entre les adaptateurs d'interface périphérique G65SC1 dans les systèmes multiprocesseurs.

Fiche technique

Voici les caractéristiques de la puce «G65SC21» de «GTE»:

Spécification Description
Concepteur GTE
Modèle G65SC21

Schéma des broches

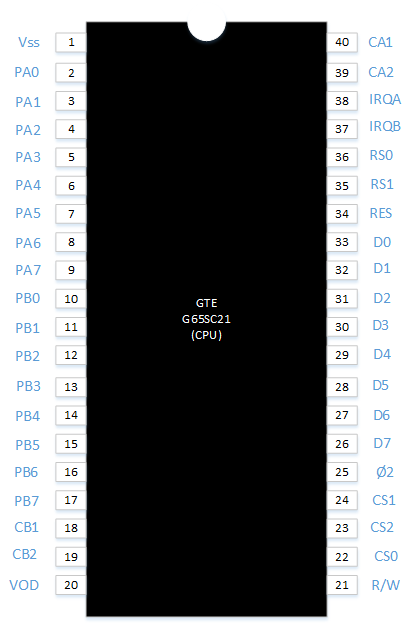

Voici le schéma des broches de la puce G65SC21 de l'entreprise GTE :



Dernière mise à jour : Mercredi, le 16 août 2017
