Introduction

Le microprocesseur Intel 8086 est un premier membre de la famille de processeurs 80x86. Annoncé comme compatible avec le code source des microprocesseurs Intel 8080 et Intel 8085, le microprocesseur 8086 n'était pas compatible avec le code objet. Le 8086 possède une architecture 16 bits complète : des registres internes de 16 bits, des registres de données 16 bits et des registres d'adresses 20 bits (1 Mo de mémoire physique). Étant donné que le microprocesseur dispose de registres d'indexation de 16 bits et de pointeurs de mémoire, il ne peut effectivement traiter que 64 Ko de mémoire. Pour traiter plus de 64 Ko de mémoire, le microprocesseur utilise des registres de segments (CS, DS, ES et SS). Ces registres spécifient les emplacements de mémoire pour les segments de 64 Ko de code, de pile, de données et de données supplémentaires. Les segments peuvent être positionnés n'importe où dans la mémoire et, si nécessaire, les programmes utilisateur peuvent changer de position.

Fiche technique

Voici les caractéristiques de la puce «8086» de «Intel» :

Spécification Description
Fabricant Intel
Modèle 8086
Date de conception 1978
Cadencé à 4,77 MHz
Bus de données interne 16 bits
Bus de données externe 16 bits
Bus d'adressage 20 bits
Nombre de transistors 29 000
Alimentation 5 Volts
Format DIP-40 en céramique

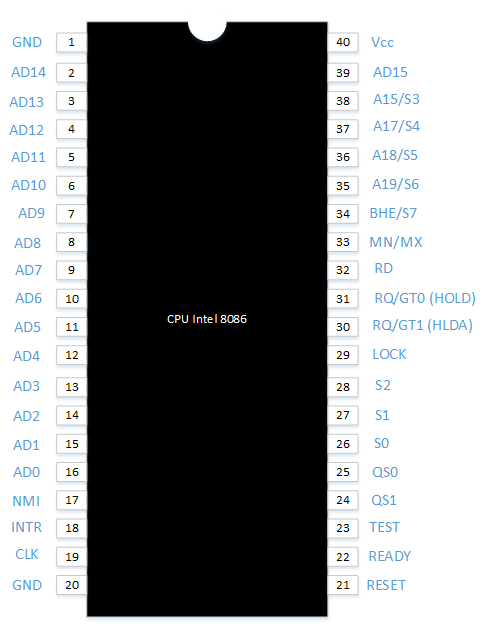

Schéma des broches

Voici le schéma des broches de la puce 8086 de l'entreprise Intel :

Programmation

Langage Description
Assembleur 80x86 Langage Assembleur pour la famille des microprocesseurs 80x86
