Introduction
L'adaptateur d'interface périphérique MC6820 fournit les moyens universels d'interfacer l'équipement de périphérique à l'unité de microprocesseur MC6800 (MPU). Le dispositif est capable d'interfacer la MPU à des périphériques via 2 bus de données périphériques bidirectionnels de 8 bits et 4 lignes de contrôle. Aucune logique externe n'est requise pour l'interfaçage avec la plupart des périphériques.
Fiche technique
Voici les caractéristiques de la puce «MC6820» de «Motorola» :
| Spécification | Description |
|---|---|
| Fabricant | Motorola |
| Modèle | MC6820 |
Caractéristique
La configuration fonctionnelle du PIA est programmée par le MPU lors de l'initialisation du système. Chacune des lignes de données périphériques peut être programmée pour agir comme une entrée ou une sortie, et chacune des 4 lignes de commande / interruption peut être programmée pour l'un de plusieurs modes de commande. Ceci permet un haut degré de flexibilité dans le fonctionnement global de l'interface.
- Bus de données bidirectionnel 8 bits pour la communication avec le MPU.
- 2 bus bidirectionnels à 8 bits pour l'interface avec les périphériques.
- 2 registres de contrôle programmables
- 2 registres de direction de données programmables
- 4 lignes d'entrée d'interruption à contrôle individuel; 2 utilisables comme sorties de contrôle périphérique.
- Logique de contrôle Handshake pour les lignes périphériques d'entrée et de sortie
- Lignes périphériques à impédance élevée à 3 états et à transistors directs
- Interrupteur contrôlé par programme et capacité de désactivation d'interruption
- Capacités de lecteur CMOS sur les lignes de périphériques A

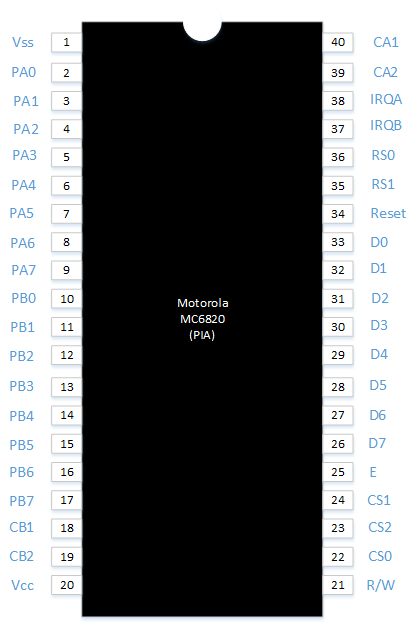

Schéma des broches
Voici le schéma des broches de la puce MC6820 de l'entreprise Motorola :
