Introduction

La puce WD1773 est un périphérique MOS/LSI remplissant les fonctions d'un contrôleur/formateur de disquettes de 5 1/4" et étant entièrement compatible avec le logiciel Western Digital WD1793-02, ceci permettant au concepteur de réduire le nombre de pièces et la taille des cartes existantes. Ainsi, une conception basée sur la puce WD1793 ne nécessite pas de modifications logiciel. À l'exception de la ligne d'activation Precomp/Ready, la puce WD1773 est identique au contrôleur WD1770. Cette ligne sert à la fois d'une entrée READY du lecteur pendant les opérations READ/STEP et d'une validation de précompensation en écriture pendant les opérations d'écriture. Un séparateur de données numériques intégré élimine pratiquement tous les composants externes associés à la récupération de données dans les conceptions précédentes. Le WD1773 est intégré dans la technologie de porte en silicium NMOS et est disponible dans un puce en double-ligne de 28 broches.

Fiche technique

Voici les caractéristiques de la puce «WD1773» de «Western Digital»:

Spécification Description
Concepteur Western Digital
Modèle WD1773

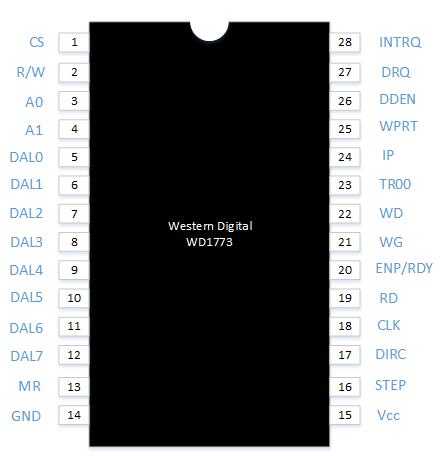

Schéma des broches

Voici le schéma des broches de la puce WD1773 de l'entreprise Western Digital :
