Introduction

La puce WD9914 fournit une interface entre un système à microprocesseur et le bus d'interface à usage général (GPIB) spécifié dans les normes IEEE-488 1975/78 et le supplément IEEE-488A de 1980. Le périphérique est contrôlé et configuré via des registres cartographiés en mémoire en 8 bits et permet de mettre en oeuvre tous les aspects des normes, y compris le locuteur, l'auditeur et le contrôleur.

Fiche technique

Voici les caractéristiques de la puce «WD9914» de «Western Digital»:

Spécification Description
Concepteur Western Digital
Modèle WD9914
Alimentation +5 Volts
Compatibilité TMS9914A et le supplément IEEE-488A 1980
Supplément Gère toutes les fonctions IEEE-488 1975/78
Fonction locuteur et écouteur (T, TE, L, LE)
Poignées de main automatiques à la source et à l'accepteur (SH, AH)
Contrôleur avec contrôle de passage
Capacités du contrôleur système
Déclenchement du périphérique et capacités d'effacement du périphérique (DT, DC)
«Bit de service de demande» effacé automatiquement en option
Installations d'interrogation en parallèle et en série (PP)
Fonction distante / locale avec verrouillage local (RL)
Adressage primaire simple ou double
Capacités d'adresse secondaire
Interface directe au bus SN75160, SN75161 ou SN75162
émetteurs-récepteurs sans logique supplémentaire
Compatible avec la plupart des microprocesseurs
Installations d'accès direct à la mémoire
Interface de microprocesseur cartographiée en mémoire

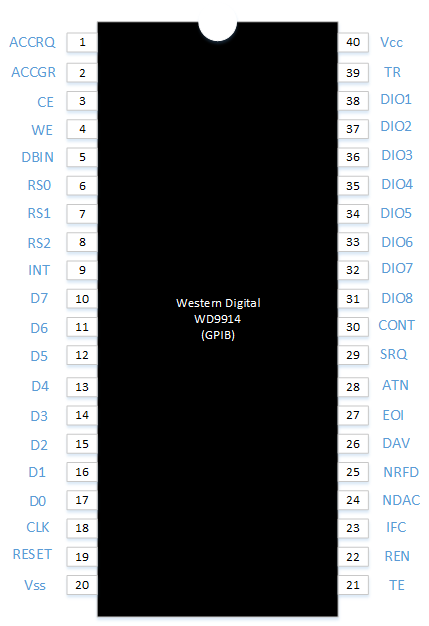

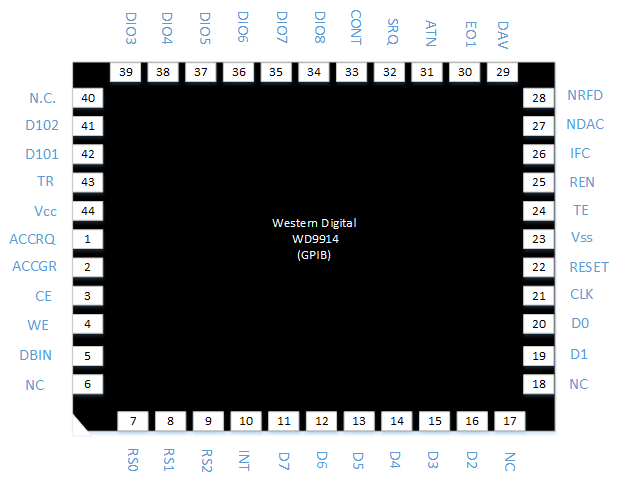

Schéma des broches

Voici le schéma des broches de la puce WD9914 de l'entreprise Western Digital :
