Introduction

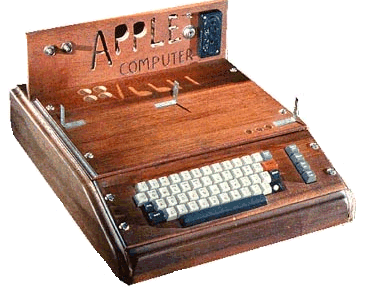

Il s'agit du premier ordinateur fabriquer par l'entreprise Apple. Il a été conçu par Conçu par Steve Wozniak, Steve Jobs et Ronald Wayne dans la maison des parents de Steve Jobs ! Environ 200 ordinateurs furent produites dont une cinquantaine ont été vendu par un magasin d'électronique du Mountain View. Il s'agit d'un micro-ordinateur incluant le microprocesseur 6502 de la technologie MOS avec un support matériel de l'affichage vidéo intégré, de la mémoire dynamique et de rafraîchissement matériel avec une alimentation complète. La mémoire vidéo est partagé avec la RAM des programmes utilisateurs et l'affichage permet une sortie texte de 40 caractères par lignes et de 24 lignes par page. Il contient un logiciel de surveillance système résident, d'un utilisateur actif, via le clavier et l'affichage pour écrire, examiner, déboguer et exécuter des programmes. Il est proposé comme un outil éducatif pour apprendre la programmation des microprocesseur et aider au développement logiciel.

Fiche technique

Voici les caractéristiques du micro-ordinateur «Apple I» de «Apple Computer»:

Spécification Description
Fabricant Apple Computer
Date de fabrication Avril 1976 à 1977
Modèle Apple I
Microprocesseur 6502; 1,023 MHz, cycle de fréquence effectif (incluant l'attente de rafraîchissement) : 0,960 MHz
Mémoire vive installée 4 Ko dynamique 16 broches, type 4096 (extensible à 8 Ko ou 64 Ko avec un connecteur externe)
Mémoire ROM installée 32 Ko
Affichage Texte 40x24x2, taille des caractères 5x7 pixels, sortie vidéo composite positive, 75 ohms, niveau ajustable entre 0 et +5Vpp, Taux de ligne 15734 Hz, Taux de cadre 60,05 Hz
Alimentation +5 Volts @ 3 amps, +/- 12 Volts @0.5 amp et -5 Volts @ 0.5 amps
Entrée requis : 8 à 10 Volts AC (RMS) @ amps, 26 à 28 Volts AC (RMS) Center-Tapped, 1A.
Transformateurs recommandé : Stancor # P-8380 ou Triad F31-X, Stancor # P-8667 ou Triad F40-X

Remarque
