Introduction
|
||||||||
Le contrôleur CRT Motorola 6845 (aussi appelé MC6845) est un générateur d'adresses vidéo introduit par Motorola et utilisé entre autres dans les cartes vidéo Videx VideoTerm pour les ordinateurs de la famille des Apple II, dans les adaptateurs vidéo MDA, HGC et CGA pour IBM PC, dans le micro-ordinateur PC Junior d'IBM, dans les micro-ordinateurs Amstrad CPC et dans la famille des BBC Micro. Son impacte fut majeur dans la culture de l'affichage vidéo au début des 1980. De ce fait, ses fonctionnalités ont été reproduite et étendue pour des circuits personnalisés dans les adaptateurs vidéo PC des cartes vidéo EGA et VGA d'IBM. Son histoire est aussi lié à la puce 6545 plus tard fabriqué par l'entreprise MOS Technology : Commodore Semiconductor Group) et Rockwell (en deux variantes) et a été cloné dans des puces comme la Hitachi HD46505 ayant été utilisé dans de nombreux micro-ordinateurs japonais de Sony, Sharp, Panasonic et Casio dans la carte UltraTerm de Videx.
Caractéristique
Le contrôleur CRT MC6845 assure l'interface entre un MPU et un affichage CRT de balayage de trame. Il est destiné à être utilisé dans les contrôleurs à base de MPU pour les terminaux CRT en configuration autonome ou en unité d'allocation. Le CRTC est optimisé pour l'équilibre matériel/logiciel requis pour une flexibilité maximale pour un micro-ordinateur 16 bits. Toutes les fonctions du clavier, les lectures, les écritures, les mouvements du curseur et l'édition sont sous le contrôle du processeur. Le CRTC fournit l'adressage de la vidéo et l'actualisation de la mémoire.
- Utile dans les applications de CRT monochrome ou couleur.
- Les applications incluent le Glass-Teletype, programmable, terminaux intelligent CRT; Jeux vidéo; Affichage d'informations.
- Capacité alphanumérique, semi-graphique et graphique complète
- Bus de données entièrement programmable via le processeur. La synchronisation peut être générée pour presque n'importe quel format d'écran texte alphanumérique, par exemple, 80 x 24, 72 x 64, 132 x 20
- Alimentation simple + 5 Volts.
- Interface de bus compatible M6800.
- Entrées et sorties compatibles TTL.
- Le registre d'adresses de départ fournit la page de défilement matériel par page ou par caractère.
- Le registre de curseur programmable permet le contrôle du format du curseur et le taux de clignotement.
- Registre de crayon lumineux.
- La mise à jour de la mémoire d'écran peut être multiplexée entre le CRTC et le MPU supprimant ainsi les exigences pour les tampons de ligne ou le périphériques DMA externes.
- Modes de balayage programmables entrelacés ou non entrelacés
- L'adresse de rafraîchissement de 14 bits permet jusqu'à 16 Ko de mémoire de rafraîchissement pour une utilisation dans les affichages texte de caractères ou semi-graphiques.
- L'adresse de ligne 5 bits permet jusqu'à 32 blocs de caractères de ligne de numérisation.
- En utilisant à la fois les adresses de rafraîchissement et les adresses de ligne, un espace d'adressage de 512 Ko est disponible pour une utilisation dans les systèmes graphiques.
- Les adresses de rafraîchissement sont fournies durant le retraçage, permettant au CRTC de fournir des adresses de ligne pour actualiser les RAM dynamiques.
- Broches compatible avec la puce MC6835.
Schéma

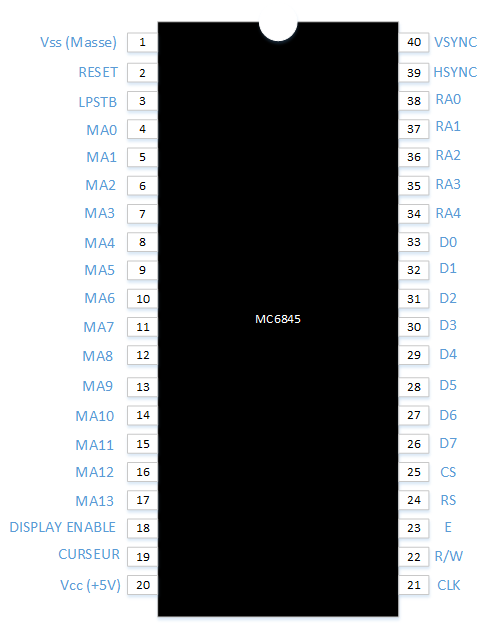

Voici le schéma des broches de la puce MC6845 de Motorola :
| Code | Nom | Description |
|---|---|---|
| D0-D7 | Data Bus | Ces 8 broches sont utilisés comme lignes de données bidirectionnelles (D0-07) permettent le transfert de données entre le fichier de registre interne du CRTC et le processeur. Les pilotes de sortie de bus de données sont dans l'état haute impédance jusqu'à ce que le processeur effectue une opération de lecture CRTC. |
| E | Enable | Cette broche est utilisé comme signal d'activation pour une entrée compatible TTL/MOS à haute impédance activant les données des tampons d'entrée / sortie du bus de données et des horloges vers et depuis le CRTC. Ce signal est généralement dérivé de l'horloge du processeur. La transition haut-bas est le bord actif. |
| CS | Chip Select | Cette broche est utilisé comme ligne CS pour une entrée compatible TTL/MOS à haute impédance sélectionnant le CRTC, lorsqu'il est bas, pour lire ou écrire dans le fichier de registre interne. Ce signal ne doit être actif que si une adresse stable valide est décodée par le processeur. |
| RS | Register Select | Cette broche est utilisé comme ligne RS pour une entrée compatible TTL/MOS haute impédance sélectionnant le registre d'adresses (RS = 0) ou l'un du registre de données (RS = 1) ou le fichier de registre interne. |
| R/W | Read/Write | Cette broche est utilisé comme ligne R/W pour une entrée compatible TTL/MOS à haute impédance déterminant si le fichier de registre interne est écrit ou lu. Une écriture est définie comme un niveau bas. |
| VS ou HS | Vertical Sync ou Horizontal Sync | Cette broche sont utilisés comme sorties compatibles TTL pour des signaux actifs pilotant le moniteur directement ou étant appliqués au circuit de traitement vidéo pour générer un signal vidéo composite. Le signal VS détermine la position verticale du texte affiché tandis que le signal HS détermine la position horizontale du texte affiché. |
| DE | Display Enable | Cette broche est utilisé comme sortie compatible TTL pour un signal haut actif indiquant que le CRTC fournit un adressage dans la zone d'affichage active. |
| MAO-MA13 | Refresh Memory Addresses | Ces 14 broches sont utilisées pour actualiser l'écran CRT avec des pages de données situées dans un bloc de 16 Ko de mémoire d'actualisation. Ces sorties sont capables de piloter une charge TTL standard et 30 pF. |
| RAO-RA4 | Row Addresses | Ces 5 broches sont utilisées pour adresser la ROM du générateur de caractères. Ces sorties sont capables de piloter une charge TTL standard et 30 pF. |
| Curseur | Curseur | Cette broche est utilisé comme sortie compatible TTL indiquant une adresse de curseur valide pour la logique de traitement vidéo externe. C'est un signal haut actif. |
| CLK | Clock | Cette broche est utilisé comme entrée compatible TTL/MOS pour synchroniser toutes les fonctions du CRT sauf pour l'interface du processeur. Un compteur de points externe est utilisé pour dériver ce signal étant habituellement le débit de caractères dans un CRT alphanumérique. La transition active est de haut en bas. |
| LPSTB | Light Pen Strobe | Cette broche est utilisé comme transition de bas à haut niveau sur cette entrée compatible TTL/MOS à haute impédance verrouillant l'adresse de rafraîchissement actuelle dans le registre du crayon optique. Le verrouillage de l'adresse de rafraîchissement est synchronisé en interne avec l'horloge de caractères (CLK). |
Valeur programmable dans les registres CRTC
| Numéro | Nom | Description |
|---|---|---|
| 0 | Horizontal Total | Ce registre permet d'indiquer le nombre total horizontal |
| 1 | Horizontal Displayed | Ce registre permet d'indiquer le nombre horizontal affiché |
| 2 | Horizontal Sync Position | Ce registre permet d'indiquer la position horizontale de la synchronisation |
| 3 | Horizontal and Vertical Sync Widths | Ce registre permet d'indiquer la largeur de synchronisation horizontale et verticale |
| 4 | Vertical Total | Ce registre permet d'indiquer le nombre total vertical |
| 5 | Vertical Total Adjust | Ce registre permet d'indiquer le nombre total vertical ajusté |
| 6 | Vertical Display | Ce registre permet d'indiquer le nombre vertical affiché |
| 7 | Vertical Sync Position | Ce registre permet d'indiquer la position verticale de la synchronisation |
| 8 | Interlace and Skew | Ce registre permet d'indiquer l'entrelacé et l'inclinaison |
| 9 | Maximum Raster Address | Ce registre permet d'indiquer l'adresse du rectangle maximale |
| 10 | Cursor Start Raster | Ce registre permet d'indiquer le début du rectangle de curseur |
| 11 | Cursor End Raster | Ce registre permet d'indiquer la fin du rectangle de curseur |
| 12 | Display Start Address (High) | Ce registre permet d'indiquer la partie haute du début de l'affichage de l'écran |
| 13 | Display Start Address (Low) | Ce registre permet d'indiquer la partie basse du début de l'affichage de l'écran |
| 14 | Cursor Address (High) | Ce registre permet d'indiquer la partie haute de l'adresse du curseur. |
| 15 | Cursor Address (Low) | Ce registre permet d'indiquer la partie basse de l'adresse du curseur. |
| 16 | Light Pen Address (High) | Ce registre permet d'indiquer la partie haute de l'adresse du crayon lumineux. |
| 17 | Light Pen Address (Low) | Ce registre permet d'indiquer la partie basse de l'adresse du crayon lumineux. |
Remarque
- Les IBM PC avec des cartes vidéo MDA et CGA utilise les ports d'entrée/sortie 03B4h/03B5h (monochrome), 3D4h/3D5h (couleur) pour manipuler le CRTC de la puce MC6845 de Motorola.
