Introduction

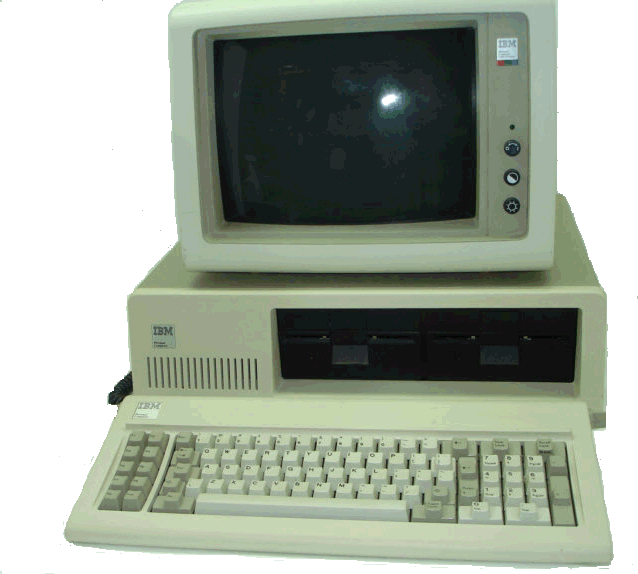

L'ordinateur IBM Personal Computer, alias PC original, PC 5150 et même parfois appelé le PC G, est la première version du IBM PC réalisé par IBM avec un numéro de modèle 5150 en 1981. L'ordinateur PC n'était pas aussi puissant que d'autres ordinateurs personnels de l'époque. Une des plus grandes lacunes était la quantité de mémoire disponible. De plus son prix élevé de 1 565 $ USD pour le branché à un simple téléviseur pouvant paraître plutôt inabordable. Et pour avoir un système convenable, il fallait souvent débourser jusqu'à 3000 $ USD. Enfin, un système convenable pour une entreprise coûtait environ 4 500 $ USD.

Fiche technique

Voici les caractéristiques du IBM Personal Computer d'«IBM» :

Spécification Description
Fabricant IBM
Année de fabrication Août 1981
Modèle IBM Personal Computer
Numéro de modèle 5150
Microprocesseur Intel 8088, 4,77 Mhz
Mémoire vive installée 16 Ko à 256 Ko
Système d'exploitation PC DOS 1.0

Diagramme de bloc système

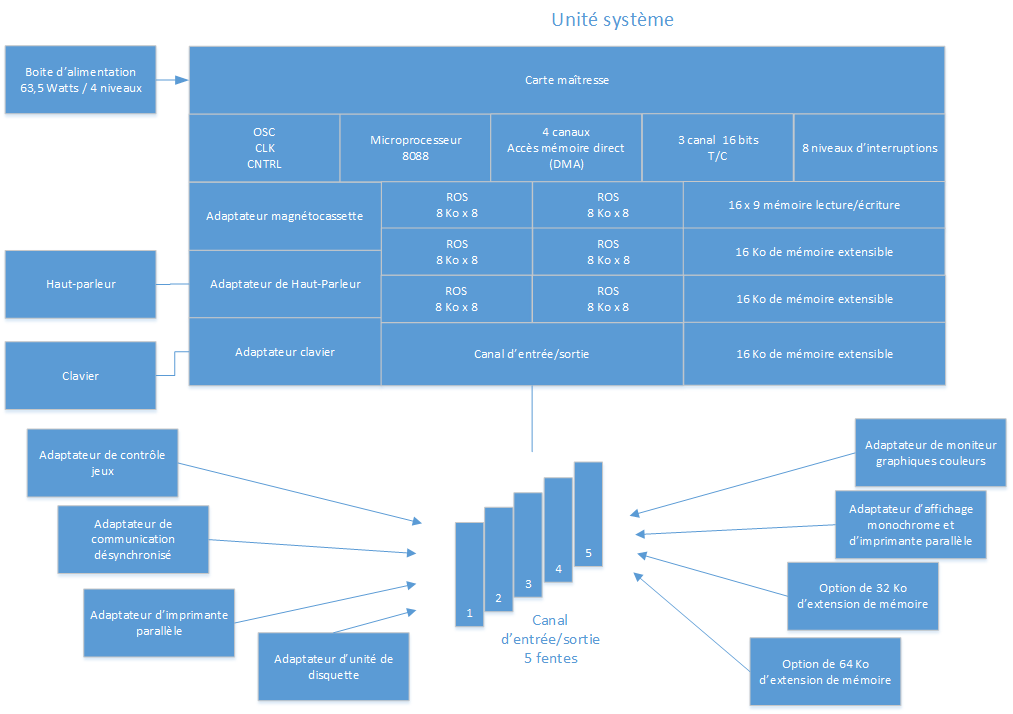

L'ordinateur IBM Personal Computer a 2 éléments principaux; une unité système et un clavier. De plus, diverses options sont offertes, notamment 1 ou 2 unités de disquette 5-1/4" avec un adaptateur pouvant être inséré dans l'unité centrale, un affichage monochrome IBM, une imprimante matricielle 80 CPS, 2 adaptateurs d'affichage, des incréments d'entreposage de mémoire à 256 Ko, un adaptateur de communication désynchronisé, une carte d'imprimante et un adaptateur de contrôle de jeu. L'unité centrale est le coeur du système IBM Personal Computer. L'unité centrale contient le microprocesseur, la mémoire ROM (mémoire lecture seulement), la mémoire RAM (mémoire en lecture et écriture), une alimentation et des fentes d'extension pour la connexion de jusqu'à 5 cartes supplémentaires. Un ou deux unité de disquette 5-1/4" peuvent également être montés dans le système, avec 160 Ko d'entreposage chacun.

La carte maîtresse est une carte de grande taille se plaçant horizontalement dans la base de l'unité centrale et comprend le microprocesseur, la ROM de 40 Ko et la mémoire de 16 Ko. La mémoire peut être étendue par incréments de 16 Ko à 64 Ko. La carte maîtresse inclut également une version améliorée de l'interpréteur Microsoft BASIC-80 sans les fonctions de disquette. L'interpréteur BASIC est inclus dans la ROM. La carte maîtresse permet également se connecter à un enregistreur de magnétocassette audio pour charger ou sauvegarder des programmes et des données.

Le système d'alimentation de l'unité centrale est une unité de 63,5 Watts, avec 4 niveaux de courant continu et 120 Volts de courant alternatif. C'est une conception de régulateur de commutation permettant une légèreté et un rendement élevé. La capacité de courant continu est conçue pour supporter un système étendu.

L'adaptateur de lecteur de disquette 5-1/4" peut être inséré dans l'un des 5 fentes d'extension du système. Cette unité prend en charge 2 lecteurs internes. L'adaptateur de disquette 5-1/4" utilise une précompensation d'écriture et une boucle de verrouillage de phase. Le lecteur de disquette 5-1/4"p ermet à l'ordinateur IBM PC de lire, d'écrire et d'entreposer des données sur des disquettes de 5-1/4". Chaque disquette entrepose environ 160 Ko de données. Deux de ces lecteurs peuvent être installés en interne dans l'unité centrale.

Le clavier est fixé à l'unité centrale à l'aide d'un câble léger. Le clavier comporte 83 touches, et offre des fonctions de traitement de texte et de données couramment utilisées dans une conception combinant les configurations familières de machine à écrire et de calculatrice.

Un système de base nécessite l'un des 2 adaptateurs d'affichage suivants : un adaptateur de moniteur couleur/graphique (CGA) à résolution moyenne ou un adaptateur alphanumérique monochrome haute résolution avec une carte d'imprimante parallèle (MDA). L'adaptateur couleur/graphique fonctionne à des fréquences de télévision standard de l'époque (à 15.750Hz), permettant la connexion à une variété de moniteurs standard de l'industrie, y compris les téléviseurs domestiques avec un modulateur RF fourni par l'utilisateur. L'adaptateur de moniteur couleur graphique (CGA) prend en charge une variété de modes sélectionnés par le contrôle du programme. L'adaptateur prend en charge les modes alphanumériques en couleur ou en noir et blanc avec une largeur de ligne de 40 ou 80 caractères et 25 lignes. En mode alphanumérique, il y a 256 caractères. Cet adaptateur fournit à la fois une sortie vidéo composite standard et une sortie directe. En outre, un port d'entrée de fonction crayon lumineux est fourni. L'écran monochrome IBM est un écran au phosphore vert haute résolution offrant la qualité d'utilisateur de l'ordinateur personnel que l'on trouve généralement sur les systèmes informatiques de plus grande taille. L'écran dispose d'un affichage 11-1/2" avec une surface anti-éblouissement et une variété de choix de mise en évidence. L'écran affiche 25 lignes de 80 caractères. Il prend en charge 256 lettres différentes, des chiffres et des caractères spéciaux étant formés par une matrice de 9 pixels de large par 14 pixels de hauteur.

L'affichage monochrome IBM nécessite un moniteur monochrome et l'option d'adaptateur d'imprimante. Cette option s'installe dans l'un des 5 fentes d'extension du système de l'unité centrale. L'affichage est alimenté par l'unité centrale. L'imprimante matricielle de 80 CPS est une imprimante polyvalente, de faible coût et de qualité pour l'ordinateur personnel IBM Personal Computer. Il imprime dans les deux sens à une vitesse horizontale nominale de 80 caractères par seconde sur du papier à alimentation continue, simple ou en plusieurs parties. L'imprimante comporte 4 tailles de caractères (40, 66, 80 ou 132 caractères par ligne), un auto-test à la mise sous tension et un chargement de papier simple, un jeu de caractères ASCII majuscules et minuscules et 64 caractères graphiques spéciaux. L'imprimante matricielle 80 CPS nécessite l'affichage monochrome avec l'adaptateur d'imprimante ou l'adaptateur d'imprimante. Ces options s'installent dans l'un des 5 fentes d'extension du système de l'unité système. L'imprimante nécessite une alimentation standard de 120 volts, 60 Hz via son propre cordon d'alimentation. L'imprimante nécessite un câble d'imprimante pour la connexion à l'unité centrale.

L'ensemble d'extension de mémoire de 16 Ko permet d'augmenter la taille de la mémoire de l'ordinateur IBM Personal Computer. Le système de base est livré en standard avec 16 Ko de mémoire. Jusqu'à 3 ensembles d'extension de mémoire de 16 Ko peuvent être installés pour augmenter la taille de la mémoire à 64 Ko. La mémoire peut être augmentée jusqu'à 256 Ko avec des options de mémoire supplémentaires une fois que ces 3 ensembles d'extension sont installés. L'ensemble d'extension se branchent sur la carte maîtresse et doivent être installés de manière séquentielle. Ils n'occupent aucun des 5 fentes d'extension du système. Les options d'extension de mémoire de 32 Ko et 64 Ko vous permettent d'augmenter la capacité de la mémoire au-delà de 64 Ko. Plusieurs options d'extension de mémoire de 32 Ko et 64 Ko peuvent être installées tant que des logements d'extension du système sont disponibles. Un maximum de 3 options de mémoire de 64 Ko peut être installé pour un total de 256 Ko de mémoire. Les options d'extension de mémoire de 32 Ko et 64 Ko nécessitent une fente d'extension du système dans l'unité centrale. Les 64 premiers Ko de la carte maîtresse sont requis avant que les options d'extension de mémoire de 32 Ko et 64 Ko puissent être installées.

L'adaptateur de communication désynchronisé fournit un canal aux périphériques de traitement de données ou d'entrée/sortie en dehors du système immédiat. Ceux-ci peuvent être connectés par téléphone en utilisant une composante modem, ou directement par câble lorsque l'appareil est à proximité. Cette option utilise l'interface désynchronisé RS232C (démarrage-arrêt) permettant la connexion à divers périphériques, y compris un grand ordinateur «hôte» ou un autre ordinateur personnel IBM Personal Computer. Cette option prend en charge des vitesses de transmission de 50 à 9600 BPS. Un boîtier avec un «D» à 25 broches, un connecteur de type mâle est fourni pour fixer divers périphériques. Une interface de boucle de courant est située dans le même connecteur, et un bloc de cavalier est fourni pour sélectionner manuellement l'interface de tension ou de la boucle de courant. L'adaptateur de communication désynchronisé nécessite une fente d'extension système dans l'unité centrale. Un modem externe est requis pour la transmission par ligne téléphonique.

L'adaptateur de contrôle de jeux permet la connexion d'une manette de jeux ou de palettes fournis par l'utilisateur. Deux manettes de jeux et jusqu'à 4 palettes peuvent être attachés. IBM ne fabrique pas les manettes de jeux ou les palettes. Cette option fournit des connecteurs pour les manettes de jeux ou les palettes et nécessite une fente d'extension système dans l'unité centrale.

Système d'exploitation

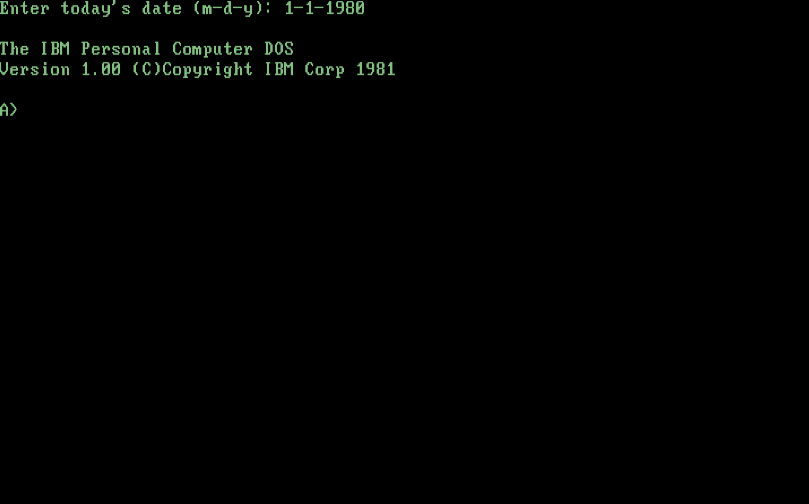

Le micro-ordinateur IBM Personal Computer est proposé à l'origine avec un système d'exploitation IBM Personal Computer DOS 1.0 contenu sur une disquette 5 1/4 dont voici une aperçu :
