Langage de programmation - Assembleur 6502

Modes d'adressage

Le 6502 dispose de 13 modes d'adressage qui, malgré l'apparente simplicité du processeur, offrent une grande flexibilité pour accéder aux données en mémoire. Ces modes d'adressage sont l'une des forces du 6502 par rapport a ses concurrents 8 bits.

Les modes d'adressage du 6502 se repartissent en plusieurs catégories :

Modes sans opérande mémoire :

Implicite (Implied) : l'instruction agit sur un registre ou un état interne sans opérande explicite
Accumulateur (Accumulator) : l'instruction agit sur A

Modes avec opérande immédiat :

Immédiat (Immediate) : la valeur est codée dans l'instruction elle-même

Modes avec accès a la page zéro ($0000-$00FF) :

Page zéro (Zero Page) : adresse sur 8 bits
Page zéro indexe par X (Zero Page,X)
Page zéro indexe par Y (Zero Page,Y)

Modes avec accès absolu ($0000-$FFFF) :

Absolu (Absolute) : adresse sur 16 bits
Absolu indexe par X (Absolute,X)
Absolu indexe par Y (Absolute,Y)

Modes indirects (via un pointeur en page zéro) :

Indirect (Indirect) : utilise uniquement par JMP
Indirect indexe par X (Indexed Indirect, (Ind,X))
Indirect indexe par Y (Indirect Indexed, (Ind),Y)

Modes de branchement :

Relatif (Relative) : déplacement signe de 8 bits par rapport au PC, utilise par les branchements conditionnels

L'adresse effective (Effective Address, EA) est l'adresse finale en mémoire a laquelle le processeur accède pour lire ou écrire une donnée. Le mode d'adressage détermine comment cette adresse est calculée.

Le choix du mode d'adressage affecte :

La taille de l'instruction (1, 2 ou 3 octets)
Le nombre de cycles d'exécution
L'opcode (chaque combinaison instruction + mode d'adressage a un opcode unique)

Codage de l'opcode :

La plupart des instructions du 6502 suivent un schéma de codage ou les 3 bits du milieu de l'opcode (bits 2-4) déterminant le mode d'adressage :

Bits 4-2	Mode d'adressage
000	(Indexed Indirect,X)	($ZP,X)
001	Zéro Page	$ZP
010	Immédiate	#$nn
011	Absolute	$nnnn
100	(Indirect Indexed),Y	($ZP),Y
101	Zero Page,X	$ZP,X
110	Absolute,Y	$nnnn,Y
111	Absolute,X	$nnnn,X

Ce schéma s'applique aux instructions du groupe "a" (ORA, AND, EOR, ADC, STA, LDA, CMP, SBC). Les autres groupes suivent des schémas différents avec un sous-ensemble de ces modes.

Adressage implicite (Implied)

L'instruction n'a pas d'opérande explicite. Elle agit sur un registre ou un état interne spécifique du processeur. L'opérande est implicitement déterminé par l'opcode.

Taille de l'instruction : 1 octet (opcode seul)

Nombre de cycles : 2

Instructions utilisant ce mode :

Transferts de registres :

Instruction	Opération
TAX ($AA)	A → X
TAY ($A8)	A → Y
TXA ($8A)	X → A
TYA ($98)	Y → A
TSX ($BA)	SP → X
TXS ($9A)	X → SP

Incrémentation/décrémentation de registres :

Instruction	Opération
INX ($E8)	X := X + 1
INY ($C8)	Y := Y + 1
DEX ($CA)	X := X - 1
DEY ($88)	Y := Y - 1

Opérations sur la pile :

Instruction	Opération	Nombre de cycles d'horloges
PHA ($48)	Empiler A	3 cycles
PLA ($68)	dépiler A	4 cycles
PHP ($08)	empiler P	3 cycles
PLP ($28)	dépiler P	4 cycles

Contrôle des drapeaux :

Instruction	Opération
CLC ($18)	C := 0
SEC ($38)	C := 1
CLD ($D8)	D := 0
SED ($F8)	D := 1
CLI ($58)	I := 0
SEI ($78)	I := 1
CLV ($B8)	V := 0

Contrôle du flux :

Instruction	Opération	Nombre de cycles d'horloges
RTS ($60)	Retour de sous-routine	6 cycles
RTI ($40)	Retour d'interruption	6 cycles
BRK ($00)	Interruption logicielle	7 cycles
NOP ($EA)	Pas d'opération	2 cycles

Exemples :



CLC               ; effacer la retenue avant une addition
ADC #$10          ; A = A + $10 + 0

INX               ; X = X + 1
DEY               ; Y = Y - 1

PHA               ; sauvegarder A sur la pile
; ... code ...
PLA               ; restaurer A depuis la pile

Remarques :

Les instructions de pile (PHA/PLA/PHP/PLP) prennent 3 ou 4 cycles au lieu de 2, car elles effectuent un accès mémoire a la pile
Les instructions de retour (RTS/RTI) prennent 6 cycles car elles effectuent plusieurs accès mémoire a la pile
BRK prend 7 cycles car il empile PC et P puis lit le vecteur d'interruption
TXS est la seule instruction de transfert qui ne modifie PAS les drapeaux

Adressage par accumulateur (Accumulator)

L'instruction agit directement sur le registre A (accumulateur). Ce mode est utilise uniquement par les instructions de décalage et de rotation. Il est parfois considéré comme un cas particulier de l'adressage implicite.

Notation assembleur : A (ou parfois rien après l'instruction)

Taille de l'instruction : 1 octet (opcode seul)

Nombre de cycles : 2

Instructions utilisant ce mode :

Instruction	Opération
ASL A ($0A)	décalage arithmétique a gauche de A C ← [76543210] ← 0
LSR A ($4A)	décalage logique a droite de A 0 → [76543210] → C
ROL A ($2A)	rotation a gauche via C C ← [76543210] ← C
ROR A ($6A)	Rotation a droite via C C → [76543210] → C

Schéma des opérations de décalage et rotation :

ASL A :

LSR A :

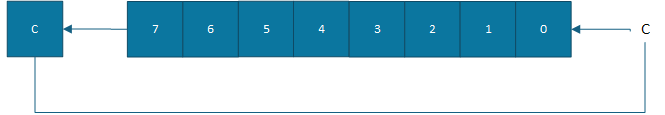

ROL A :

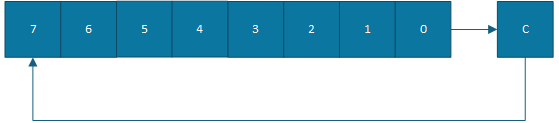

ROR A :

Exemples :



; Multiplier A par 2
ASL A             ; A = A * 2 (C recoit le bit de poids fort)

; Diviser A par 2 (non signe)
LSR A             ; A = A / 2 (C recoit le bit de poids faible)

; Multiplier A par 4
ASL A             ; A = A * 2
ASL A             ; A = A * 4

; Rotation 16 bits a gauche (poids fort dans $81, poids faible dans $80)
ASL $80           ; decaler poids faible, bit 7 -> C
ROL $81           ; decaler poids fort, C -> bit 0

; Tester le bit 7 de A
ASL A             ; bit 7 -> C
BCS BitEstUn      ; brancher si C = 1

Remarques :

Ces 4 instructions existent aussi en mode page zéro, page zéro indexe par X, absolu et absolu indexe par X, ou elles opèrent directement sur un emplacement mémoire
En mode accumulateur, l'opération est plus rapide (2 cycles) que sur un emplacement mémoire (5-7 cycles)
La notation "ASL A" est la plus courante; certains assembleurs acceptent "ASL" sans opérande

Adressage immédiat (Immediate)

L'opérande est une constante de 8 bits codée directement dans l'instruction, immédiatement après l'opcode. La valeur n'est pas une adresse mémoire mais la donnée elle-même.

Notation assembleur : #valeur (le préfixe # indique l'immédiat)

Taille de l'instruction : 2 octets (opcode + valeur 8 bits)

Nombre de cycles : 2

Formule : opérande = octet suivant l'opcode

Instructions utilisant ce mode :

Chargement :

Instruction	Opération
LDA #nn ($A9)	A := nn
LDX #nn ($A2)	X := nn
LDY #nn ($A0)	Y := nn

Arithmétique :

Instruction	Opération
ADC #nn ($69)	A := A + nn + C
SBC #nn ($E9)	A := A - nn - NOT(C)

Logique :

Instruction	Opération
AND #nn ($29)	A := A AND nn
ORA #nn ($09)	A := A OR nn
EOR #nn ($49)	A := A XOR nn

Comparaison :

Instruction	Opération
CMP #nn ($C9)	Comparer A avec nn (positionne N, Z, C)
CPX #nn ($E0)	Comparer X avec nn
CPY #nn ($C0)	Comparer Y avec nn

Exemples :



LDA #$42          ; A = $42 (66 en decimal)
LDX #0            ; X = 0
LDY #255          ; Y = $FF

AND #$0F          ; masquer les 4 bits de poids fort
ORA #$80          ; forcer le bit 7 a 1
EOR #$FF          ; inverser tous les bits (complement a 1)

CMP #'A'          ; comparer A avec le code ASCII de 'A'
BEQ EstUnA        ; brancher si A = 'A'

ADC #$01          ; A = A + 1 + C
SBC #$10          ; A = A - $10 - NOT(C)

Formats numériques acceptes par les assembleurs :



#$FF              ; hexadecimal (prefixe $)
#%10110011        ; binaire (prefixe %)
#255              ; decimal (pas de prefixe)
#'A'              ; caractere ASCII
#<$1234           ; poids faible ($34) de l'adresse $1234
#>$1234           ; poids fort ($12) de l'adresse $1234

Remarques :

L'adressage immédiat ne peut être utilise qu'en lecture (source). Il est impossible d'entreposer avec ce mode (pas de STA #nn).
La valeur est toujours un octet (8 bits, 0 a 255 ou -128 a +127 en signe)
Les opérateurs < et > sont fournis par l'assembleur pour extraire les octets d'une adresse 16 bits
C'est le mode le plus rapide avec l'implicite (2 cycles)

Adressage page zéro (Zero Page)

L'opérande est un octet en page zéro ($0000-$00FF). Seul l'octet de poids faible de l'adresse est spécifié dans l'instruction; l'octet de poids fort est implicitement $00.

Notation assembleur : $nn (adresse 8 bits sans préfixe #)

Taille de l'instruction : 2 octets (opcode + adresse 8 bits)

Nombre de cycles : 3 (lecture), 3 (écriture), 5 (lecture-modification-écriture : ASL, LSR, ROL, ROR, INC, DEC)

Formule : EA = $00nn

Instructions utilisant ce mode (exemples) :

Chargement/entreposage :

Instruction	Opération
LDA $nn ($A5)	A := [$00nn]
LDX $nn ($A6)	X := [$00nn]
LDY $nn ($A4)	Y := [$00nn]
STA $nn ($85)	[$00nn] := A
STX $nn ($86)	[$00nn] := X
STY $nn ($84)	[$00nn] := Y

Arithmétique :

Instruction	Opération
ADC $nn ($65)	A := A + [$00nn] + C
SBC $nn ($E5)	A := A - [$00nn] - NOT(C)

Logique :

Instruction	Opération
AND $nn ($25)	A := A AND [$00nn]
ORA $nn ($05)	A := A OR [$00nn]
EOR $nn ($45)	A := A XOR [$00nn]

Comparaison :

Instruction	Opération
CMP $nn ($C5)	Comparer A avec [$00nn]
CPX $nn ($E4)	Comparer X avec [$00nn]
CPY $nn ($C4)	Comparer Y avec [$00nn]

Modification mémoire :

Instruction	Opération
INC $nn ($E6)	[$00nn] := [$00nn] + 1
DEC $nn ($C6)	[$00nn] := [$00nn] - 1
ASL $nn ($06)	Décalage a gauche de [$00nn]
LSR $nn ($46)	Décalage a droite de [$00nn]
ROL $nn ($26)	Rotation a gauche de [$00nn]
ROR $nn ($66)	Rotation a droite de [$00nn]

Test de bits :

Instruction	Opération
BIT $nn ($24)	teste les bits de [$00nn] Z := A AND [$00nn] = 0 N := bit 7 de [$00nn] V := bit 6 de [$00nn]

Exemples :



LDA $80           ; A = contenu de l'adresse $0080
STA $90           ; stocker A a l'adresse $0090
INC $FF           ; incrementer le contenu de $00FF
BIT $20           ; tester les bits a l'adresse $0020

; Utiliser la page zero comme pseudo-registres
LDA $80           ; charger le "pseudo-registre" a $80
ADC $81           ; additionner avec le "pseudo-registre" a $81
STA $82           ; stocker le resultat dans $82

Avantages par rapport a l'adressage absolu :

1 octet de moins par instruction (2 au lieu de 3)
1 cycle de moins (3 au lieu de 4 pour LDA/STA)
Économies cumulées significatives dans le code

Remarques :

La page zéro est limitée a 256 octets, c'est une ressource précieuse qui doit être gérée avec soin
Sur la plupart des systèmes, une partie de la page zéro est réservée par le système d'exploitation ou le moniteur
L'adressage page zéro est le mode le plus utilise pour les variables fréquemment accédées
L'adressage "zero page" est équivalent au "direct page" du 6809, mais la page du 6809 peut être repositionnée dans l'espace d'adressage, tandis que la page zéro du 6502 est toujours fixe a $0000-$00FF

Adressage page zéro indexe par X (Zero Page,X)

L'adresse effective est calculée en ajoutant le contenu du registre X a l'adresse de base en page zéro. Le résultat est tronque a 8 bits (modulo 256), ce qui signifie que l'adresse reste TOUJOURS en page zéro, même en cas de débordement.

Notation assembleur : $nn,X

Taille de l'instruction : 2 octets (opcode + adresse 8 bits)

Nombre de cycles : 4 (lecture/écriture), 6 (lecture-modification-écriture)

Formule : EA = ($nn + X) AND $FF

(le résultat est toujours en page zéro)

Instructions utilisant ce mode :

Instruction	Opération
LDA $nn,X ($B5)	A := [($nn + X) AND $FF]
STA $nn,X ($95)	[($nn + X) AND $FF] := A
LDY $nn,X ($B4)	Y := [($nn + X) AND $FF]
STY $nn,X ($94)	[($nn + X) AND $FF] := Y
ADC $nn,X ($75)	A := A + [($nn + X) AND $FF] + C
SBC $nn,X ($F5)	A := A - [($nn + X) AND $FF] - NOT(C)
AND $nn,X ($35)	A := A AND [($nn + X) AND $FF]
ORA $nn,X ($15)	A := A OR [($nn + X) AND $FF]
EOR $nn,X ($55)	A := A XOR [($nn + X) AND $FF]
CMP $nn,X ($D5)	Comparer A avec [($nn + X) AND $FF]
INC $nn,X ($F6)	[($nn + X) AND $FF] += 1
DEC $nn,X ($D6)	[($nn + X) AND $FF] -= 1
ASL $nn,X ($16)	Décalage a gauche de [($nn + X) AND $FF]
LSR $nn,X ($56)	Décalage a droite de [($nn + X) AND $FF]
ROL $nn,X ($36)	Rotation a gauche de [($nn + X) AND $FF]
ROR $nn,X ($76)	Rotation a droite de [($nn + X) AND $FF]

Exemples :



    ; Tableau de 8 octets a partir de $80 en page zero
    LDX #$03          ; index = 3
    LDA $80,X         ; A = contenu de $0083 (= $80 + 3)
    STA $88,X         ; stocker A a $008B (= $88 + 3)

    ; Boucle sur un tableau en page zero
    LDX #$07          ; X = 7 (dernier element)
  Boucle:
    LDA $80,X         ; lire l'element X du tableau
    STA $90,X         ; copier dans un autre tableau
    DEX               ; X = X - 1
    BPL Boucle        ; boucler tant que X >= 0

    ; Debordement silencieux (wrapping)
    LDX #$80          ; X = $80 (128)
    LDA $C0,X         ; EA = ($C0 + $80) AND $FF = $40
                      ; lit a l'adresse $0040, PAS $0140

Remarques :

Le "wrapping" a $FF est un comportement spécifique au 6502 pouvant surprendre. L'adresse ne déborde JAMAIS en page 1.
Ce mode prend un cycle de plus que le mode page zéro simple car le processeur doit additionner X a l'adresse de base
LDX $nn,X n'existe pas (ce serait redondant); a la place, utiliser LDX $nn,Y

Adressage page zéro indexe par Y (Zero Page,Y)

Similaire au mode Zero Page,X mais utilise le registre Y comme index. Ce mode n'est disponible que pour les instructions LDX et STX. C'est un mode spécialisé pour les cas ou X est déjà utilisé comme index et ou l'on veut indexer LDX/STX par Y.

Notation assembleur : $nn,Y

Taille de l'instruction : 2 octets (opcode + adresse 8 bits)

Nombre de cycles : 4

Formule : EA = ($nn + Y) AND $FF

Instructions utilisant ce mode :

Instruction	Opération
LDX $nn,Y ($B6)	X := [($nn + Y) AND $FF]
STX $nn,Y ($96)	[($nn + Y) AND $FF] := X

Exemples :



; Charger X depuis un tableau en page zero, indexe par Y
LDY #$02          ; Y = 2
LDX $80,Y         ; X = contenu de $0082 (= $80 + 2)

; Entreposer X dans un tableau en page zero, indexe par Y
LDY #$05
STX $A0,Y         ; [$A0 + 5] = X, soit $00A5

Remarques :

Seules LDX et STX utilisent ce mode. Pour les autres instructions, utiliser Zero Page,X
Le wrapping a $FF s'applique comme pour Zero Page,X
Ce mode existe car LDX ne peut pas utiliser X comme index (ce serait un conflit : on chargerait X en utilisant X pour calculer l'adresse)

Adressage absolu (Absolute)

L'opérande se trouve a une adresse 16 bits quelconque dans l'espace d'adressage de 64 Ko. L'adresse complète (2 octets) est codée dans l'instruction en format little-endian (poids faible d'abord, poids fort ensuite).

Notation assembleur : $nnnn (adresse 16 bits)

Taille de l'instruction : 3 octets (opcode + adresse 16 bits)

Nombre de cycles : 4 (lecture/écriture), 6 (lecture-modification-écriture), 3 (JMP), 6 (JSR)

Formule : EA = $hhll (ou ll = poids faible, hh = poids fort)

Codage en mémoire :

Adresse	Description
Adresse n	opcode
Adresse n+1	Poids faible de l'adresse (ll)
Adresse n+2	Poids fort de l'adresse (hh)

Instructions utilisant ce mode (exemples) :

Chargement/entreposage :

Instruction	Opération
LDA $nnnn ($AD)	A := [$nnnn]
LDX $nnnn ($AE)	X := [$nnnn]
LDY $nnnn ($AC)	Y := [$nnnn]
STA $nnnn ($8D)	[$nnnn] := A
STX $nnnn ($8E)	[$nnnn] := X
STY $nnnn ($8C)	[$nnnn] := Y

Arithmétique et logique :

Instruction	Opération
ADC $nnnn ($6D)	A := A + [$nnnn] + C
SBC $nnnn ($ED)	A := A - [$nnnn] - NOT(C)
AND $nnnn ($2D)	A := A AND [$nnnn]
ORA $nnnn ($0D)	A := A OR [$nnnn]
EOR $nnnn ($4D)	A := A XOR [$nnnn]

Comparaison :

Instruction	Opération
CMP $nnnn ($CD)	Comparer A avec [$nnnn]
CPX $nnnn ($EC)	Comparer X avec [$nnnn]
CPY $nnnn ($CC)	Comparer Y avec [$nnnn]

Modification mémoire :

Instruction	Opération
INC $nnnn ($EE)	[$nnnn] := [$nnnn] + 1
DEC $nnnn ($CE)	[$nnnn] := [$nnnn] - 1
ASL $nnnn ($0E)	Décalage a gauche de [$nnnn]
LSR $nnnn ($4E)	Décalage a droite de [$nnnn]
ROL $nnnn ($2E)	Rotation a gauche de [$nnnn]
ROR $nnnn ($6E)	Rotation a droite de [$nnnn]

Test de bits :

Instruction	Opération
BIT $nnnn ($2C)	Teste les bits de [$nnnn]

Contrôle du flux :

Instruction	Opération
JMP $nnnn ($4C)	PC := $nnnn (saut absolu, 3 cycles)
JSR $nnnn ($20)	Empiler PC-1, PC := $nnnn (6 cycles)

Exemples :



LDA $1234         ; A = contenu de l'adresse $1234
STA $D020         ; stocker A dans le registre de couleur
				  ; de bordure du C64 (VIC-II)
INC $0400         ; incrementer l'octet a l'adresse $0400
JMP $C000         ; sauter a l'adresse $C000
JSR $FFD2         ; appeler la routine CHROUT du Kernal C64

; Codage de "LDA $1234" en memoire :
;   $AD $34 $12
;   (opcode, poids faible, poids fort = little-endian)

Remarques :

L'adressage absolu est le mode le plus général, il permet d'accéder a toute la mémoire de 64 Ko
Il est 1 octet plus long et 1 cycle plus lent que le mode page zéro équivalent
JMP et JSR n'existent qu'en mode absolu (et indirect pour JMP)
L'assembleur choisit automatiquement entre le mode page zéro et le mode absolu en fonction de la valeur de l'adresse : si l'adresse est dans $00-$FF, le mode page zéro est sélectionné pour optimiser la taille et la vitesse

Adressage absolu indexe par X (Absolute,X)

L'adresse effective est calculée en ajoutant le contenu du registre X a une adresse de base de 16 bits. Contrairement au mode Zero Page,X, le résultat n'est pas tronque : l'addition se fait sur 16 bits.

Notation assembleur : $nnnn,X

Taille de l'instruction : 3 octets (opcode + adresse 16 bits)

Nombre de cycles : 4* (lecture), 5 (écriture), 7 (lecture-modification-écriture)

* : +1 cycle si le franchissement de page se produit (page boundary crossing)

Formule : EA = $nnnn + X (addition 16 bits)

Franchissement de page (page boundary crossing) :

Une "page" dans le contexte du 6502 est un bloc de 256 octets aligne ($xx00 a $xxFF). Un franchissement de page se produit quand l'ajout de X fait passer l'adresse dans la page suivante (l'octet de poids fort de l'adresse change).

Exemple sans franchissement :

Base = $10F0, X = $05 → EA = $10F5 (même page $10xx) → pas de cycle supplémentaire

Exemple avec franchissement : Base = $10F0, X = $20 → EA = $1110 (page $11xx, différente) → +1 cycle supplémentaire

Le cycle supplémentaire est du au fait que le 6502 calcule d'abord l'adresse avec l'octet de poids faible seul. Si une retenue se produit vers l'octet de poids fort, un cycle supplémentaire est nécessaire pour corriger l'adresse.

Instructions utilisant ce mode :

Instruction	Opération
LDA $nnnn,X ($BD)	A := [$nnnn + X]
STA $nnnn,X ($9D)	[$nnnn + X] := A (toujours 5 cycles)
LDY $nnnn,X ($BC)	Y := [$nnnn + X]
ADC $nnnn,X ($7D)	A := A + [$nnnn + X] + C
SBC $nnnn,X ($FD)	A := A - [$nnnn + X] - NOT(C)
AND $nnnn,X ($3D)	A := A AND [$nnnn + X]
ORA $nnnn,X ($1D)	A := A OR [$nnnn + X]
EOR $nnnn,X ($5D)	A := A XOR [$nnnn + X]
CMP $nnnn,X ($DD)	Comparer A avec [$nnnn + X]
INC $nnnn,X ($FE)	[$nnnn + X] += 1 (toujours 7 cycles)
DEC $nnnn,X ($DE)	[$nnnn + X] -= 1
ASL $nnnn,X ($1E)	Décalage a gauche de [$nnnn + X]
LSR $nnnn,X ($5E)	Décalage a droite de [$nnnn + X]
ROL $nnnn,X ($3E)	Rotation a gauche de [$nnnn + X]
ROR $nnnn,X ($7E)	Rotation a droite de [$nnnn + X]

Exemples :



    ; Parcourir un tableau de 256 octets a partir de $2000
    LDX #$00
  Boucle:
    LDA $2000,X       ; lire l'octet X du tableau
    STA $0400,X       ; copier vers l'ecran (C64)
    INX
    BNE Boucle        ; boucler tant que X != 0

    ; Acces a un tableau de plus de 256 elements avec index
    ; sur 16 bits (poids faible dans X, poids fort ajoute a l'adresse)
    ; Lire l'element a l'offset $0103 du tableau :
    LDA Table+$01,X   ; ou X = $03, Table est la base
                      ; EA = Table + $0100 + $03 = Table + $0103

Remarques :

Les instructions d'écriture (STA) et de lecture-modification-écriture (INC, DEC, ASL,...) prennent toujours le cycle supplémentaire, même sans franchissement de page
LDX $nnnn,X n'existe pas (même raison que pour Zero Page,X)
Ce mode est très utilise pour parcourir des tableaux et des tampons d'écran

Adressage absolu indexe par Y (Absolute,Y)

Identique a Absolute,X mais utilise le registre Y comme index. Ce mode est disponible pour un sous-ensemble d'instructions plus restreint que Absolute,X.

Notation assembleur : $nnnn,Y

Taille de l'instruction : 3 octets (opcode + adresse 16 bits)

Nombre de cycles : 4* (lecture), 5 (ecriture)

* : +1 cycle si franchissement de page

Formule : EA = $nnnn + Y (addition 16 bits)

Instructions utilisant ce mode :

Instruction	Opération
LDA $nnnn,Y ($B9)	A := [$nnnn + Y]
STA $nnnn,Y ($99)	[$nnnn + Y] := A (toujours 5 cycles)
LDX $nnnn,Y ($BE)	X := [$nnnn + Y]
ADC $nnnn,Y ($79)	A := A + [$nnnn + Y] + C
SBC $nnnn,Y ($F9)	A := A - [$nnnn + Y] - NOT(C)
AND $nnnn,Y ($39)	A := A AND [$nnnn + Y]
ORA $nnnn,Y ($19)	A := A OR [$nnnn + Y]
EOR $nnnn,Y ($59)	A := A XOR [$nnnn + Y]
CMP $nnnn,Y ($D9)	comparer A avec [$nnnn + Y]

Exemples :



    ; Copier 256 octets de $2000 vers $3000
    LDY #$00
  Boucle:
    LDA $2000,Y       ; lire depuis la source
    STA $3000,Y       ; ecrire vers la destination
    INY
    BNE Boucle        ; boucler tant que Y != 0

    ; Charger X depuis un tableau indexe par Y
    LDX Table,Y       ; X = Table[Y]

Remarques :

Ce mode n'est PAS disponible pour les instructions de modification mémoire (INC, DEC, ASL, LSR, ROL, ROR)
LDY $nnnn,Y n'existe pas (conflit d'usage)
Le franchissement de page fonctionne de la même manière que pour Absolute,X
Ce mode est utile quand X est déjà occupe comme compteur ou index

Adressage indirect (Indirect)

L'adresse effective est lue depuis un emplacement mémoire de 16 bits. Le processeur lit d'abord un pointeur (2 octets) a l'adresse spécifiée, puis utilise cette valeur comme adresse effective. Ce mode n'est utilise que par l'instruction JMP.

Notation assembleur : ($nnnn)

Taille de l'instruction : 3 octets (opcode + adresse 16 bits)

Nombre de cycles : 5

Formule : EA = [[$nnnn+1] << 8 | [$nnnn]]

(lire un pointeur 16 bits little-endian a l'adresse $nnnn)

Instructions utilisant ce mode :

Instruction	Opération
JMP ($nnnn) ($6C)	PC := [[$nnnn+1]:[$nnnn]]

Exemples :



; Saut indirect via un vecteur en memoire
JMP ($FFFC)       ; sauter a l'adresse contenue dans le
				  ; vecteur de RESET ($FFFC-$FFFD)

; Table de saut
; En memoire :
;   $2000 : $00 $C0  -> pointe vers $C000
;   $2002 : $00 $D0  -> pointe vers $D000
JMP ($2000)       ; PC := $C000

; Vecteur de saut modifiable
LDA #<Routine     ; poids faible de l'adresse de Routine
STA VecteurJmp
LDA #>Routine     ; poids fort de l'adresse de Routine
STA VecteurJmp+1
JMP (VecteurJmp)  ; sauter a Routine

BUG IMPORTANT du 6502 NMOS (JMP indirect sur limite de page) :

Si l'adresse du pointeur se trouve en fin de page (octet de poids faible = $FF), le 6502 NMOS ne franchit PAS la page pour lire l'octet de poids fort du pointeur. Au lieu de lire l'octet suivant a la page suivante, il lit l'octet au début de la MEME page.

Exemple du bug :

$30FF : $80 (poids faible du pointeur)
$3100 : $40 (poids fort attendu - IGNORE par le 6502 !)
$3000 : $50 (lu a la place par le 6502 NMOS)
JMP ($30FF) :

Attendu : EA = $4080 (lit $30FF et $3100)
Réel : EA = $5080 (lit $30FF et $3000 !)

Ce bug affecte TOUS les 6502 NMOS (y compris le 6510 du C64 et le 2A03 de la NES). Il est corrige sur le 65C02 (CMOS).

Contournement :

Ne jamais placer un vecteur JMP indirect a une adresse dont l'octet de poids faible est $FF
Aligner les tables de vecteurs sur des limites de pages

Remarques :

C'est le seul mode d'adressage indirect "pur" du 6502
Il n'est disponible que pour JMP (pas pour JSR ni pour les accès aux données)
Pour un JSR indirect, la technique courante est :



; Pousser l'adresse - 1 sur la pile puis faire RTS
LDA #>(Routine-1)
PHA
LDA #<(Routine-1)
PHA
RTS               ; simule un JSR indirect

Adressage indirect indexe par X (Indexed Indirect, (Ind,X))

Aussi appelé "Indexed Indirect" ou "Pre-Indexed Indirect". Le registre X est ajoute a une adresse en page zéro, et le résultat (tronque a 8 bits) pointe vers un emplacement en page zéro contenant l'adresse effective 16 bits (le pointeur).

Notation assembleur : ($nn,X)

Taille de l'instruction : 2 octets (opcode + adresse page zéro)

Nombre de cycles : 6

Formule :

pointeur = ($nn + X) AND $FF
EA = [[$0000 + pointeur + 1] << 8 | [$0000 + pointeur]]

Étapes détaillées :

1. Ajouter X a l'adresse de page zéro : ptr = ($nn + X) AND $FF
2. Lire l'octet de poids faible a $00:ptr
3. Lire l'octet de poids fort a $00:(ptr+1) AND $FF
4. Combiner pour former l'adresse effective 16 bits
5. Accéder a la donnée a cette adresse

Instructions utilisant ce mode :

Instruction	Opération
LDA ($nn,X) ($A1)	A := [[($nn + X) AND $FF]]
STA ($nn,X) ($81)	[[($nn + X) AND $FF]] := A
ADC ($nn,X) ($61)	A := A + [[($nn + X) AND $FF]] + C
SBC ($nn,X) ($E1)	A := A - [[($nn + X) AND $FF]] - NOT(C)
AND ($nn,X) ($21)	A := A AND [[($nn + X) AND $FF]]
ORA ($nn,X) ($01)	A := A OR [[($nn + X) AND $FF]]
EOR ($nn,X) ($41)	A := A XOR [[($nn + X) AND $FF]]
CMP ($nn,X) ($C1)	Comparer A avec [[($nn + X) AND $FF]]

Exemples :



    ; Table de pointeurs en page zero
    ; $80-$81 : pointeur 0 = $2000
    ; $82-$83 : pointeur 1 = $3000
    ; $84-$85 : pointeur 2 = $4000
    LDX #$02          ; index = 1 (2 octets par pointeur)
    LDA ($80,X)       ; ptr = ($80+2) AND $FF = $82
                      ; lit le pointeur a $82-$83 = $3000
                      ; A = contenu de $3000

    ; Avec X = 0, equivalent a de l'indirect simple
    LDX #$00
    LDA ($80,X)       ; ptr = $80, lit pointeur a $80-$81
                      ; A = contenu de l'adresse pointee par $80-$81

    ; Parcourir une table de pointeurs
    LDX #$00
  Boucle:
    LDA ($80,X)       ; lire la donnee pointee par le pointeur X/2
    ; ... traitement ...
    INX
    INX               ; X += 2 (avancer au pointeur suivant)
    CPX #$06          ; 3 pointeurs * 2 octets = 6
    BNE Boucle

Schéma mémoire (exemple avec $80,X ou X=$02) :

Page zéro :



$80 : $00 $20   ; pointeur 0 -> $2000
$82 : $00 $30   ; pointeur 1 -> $3000  <- selectionne (X=2)
$84 : $00 $40   ; pointeur 2 -> $4000

Mémoire :



$3000 : $42      ; <- donnee lue par LDA ($80,X)

Remarques :

Ce mode est relativement lent (6 cycles) car il nécessite plusieurs accès mémoire successifs
Le wrapping s'applique : si ptr = $FF, le poids faible est lu a $FF et le poids fort a $00 (pas a $0100)
Ce mode est principalement utile pour les tables de pointeurs ou le choix du pointeur dépend d'un index
En pratique, ce mode est moins utilise que (Ind),Y car il est plus coûteux et moins flexible

Adressage indirect indexe par Y (Indirect Indexed, (Ind),Y)

Aussi appelé "Indirect Indexed" ou "Post-Indexed Indirect". C'est l'un des modes d'adressage les plus importants du 6502. Un pointeur 16 bits est d'abord lu depuis la page zero, puis le registre Y est ajoute a cette adresse pour former l'adresse effective.

Notation assembleur : ($nn),Y

Taille de l'instruction : 2 octets (opcode + adresse page zero)

Nombre de cycles : 5* (lecture), 6 (écriture)

* : +1 cycle si franchissement de page

Formule :

base = [[$0000 + $nn + 1] << 8 | [$0000 + $nn]]
EA = base + Y (addition 16 bits)

Étapes détaillées :

1. Lire l'octet de poids faible du pointeur a $00:$nn
2. Lire l'octet de poids fort du pointeur a $00:($nn+1) AND $FF
3. Combiner pour former l'adresse de base 16 bits
4. Ajouter Y pour obtenir l'adresse effective
5. Accéder a la donnée a cette adresse

Instructions utilisant ce mode :

Instruction	Opération
LDA ($nn),Y ($B1)	A := [[$nn] + Y] (pointeur en page zéro)
STA ($nn),Y ($91)	[[$nn] + Y] := A (toujours 6 cycles)
ADC ($nn),Y ($71)	A := A + [[$nn] + Y] + C
SBC ($nn),Y ($F1)	A := A - [[$nn] + Y] - NOT(C)
AND ($nn),Y ($31)	A := A AND [[$nn] + Y]
ORA ($nn),Y ($11)	A := A OR [[$nn] + Y]
EOR ($nn),Y ($51)	A := A XOR [[$nn] + Y]
CMP ($nn),Y ($D1)	comparer A avec [[$nn] + Y]

Exemples :



    ; Pointeur vers un buffer a $80-$81
    ; $80 = $00, $81 = $20 -> pointeur = $2000
    LDY #$05
    LDA ($80),Y       ; lit le pointeur $2000 a $80-$81
                      ; A = contenu de $2000 + $05 = $2005

    ; Copier un bloc de memoire avec pointeur source et destination
    ; $80-$81 = pointeur source
    ; $82-$83 = pointeur destination
    LDY #$00
  Boucle:
    LDA ($80),Y       ; lire un octet depuis la source
    STA ($82),Y       ; ecrire a la destination
    INY
    CPY #$40          ; copier 64 octets
    BNE Boucle

    ; Parcourir une chaine ASCIIZ pointee par $80-$81
    LDY #$00
  Boucle:
    LDA ($80),Y       ; lire le caractere courant
    BEQ Fin           ; si zero, fin de chaine
    JSR AfficherChar  ; afficher le caractere
    INY
    BNE Boucle        ; boucler (max 256 caracteres)
  Fin:

    ; Copier un bloc de plus de 256 octets
    ; (incrementer le poids fort du pointeur)
    LDY #$00
    LDX #$04          ; 4 pages = 1024 octets
  BouclePage:
    LDA ($80),Y       ; lire depuis la source
    STA ($82),Y       ; ecrire vers la destination
    INY
    BNE BouclePage    ; boucle interne (256 octets)
    INC $81           ; page suivante (source)
    INC $83           ; page suivante (destination)
    DEX
    BNE BouclePage    ; boucle externe (pages)

Schéma mémoire (exemple avec ($80),Y ou Y=$05) :

Page zéro :



$80 : $00        ; poids faible du pointeur
$81 : $20        ; poids fort du pointeur -> $2000

Mémoire :



$2000 : ...
$2005 : $42      ; <- donnee lue (base $2000 + Y $05)

Remarques :

C'est le mode d'adressage le plus polyvalent du 6502 pour accéder à la mémoire via des pointeurs
Il est l'équivalent approximatif de [An] + déplacement sur le 68000, ou de [reg + offset] sur le x86
Le cycle supplémentaire pour le franchissement de page s'applique en lecture mais PAS en écriture (STA prend toujours 6 cycles)
Comme pour (Ind,X), le wrapping s'applique en page zéro : si $nn = $FF, le poids faible est lu a $FF et le poids fort a $00
Ce mode est massivement utilise en programmation 6502 pour toute manipulation de données via pointeurs

Différence entre ($nn,X) et ($nn),Y :

Adressage	Description
($nn,X)	Pre-indexe → X sélectionne QUEL pointeur utiliser EA = [table_de_pointeurs + X]. Utile pour : tables de pointeurs, dispatch
($nn),Y	Post-indexe → Y est un OFFSET dans les données EA = [pointeur] + Y. Utile pour : parcours de tableaux, accès a des structures via un pointeur de base.

Adressage relatif (Relative)

L'adresse effective est calculée en ajoutant un déplacement signe de 8 bits a l'adresse de l'instruction SUIVANT le branchement. Ce mode est utilisé exclusivement par les instructions de branchement conditionnel.

Notation assembleur : label (l'assembleur calcule le déplacement)

Taille de l'instruction : 2 octets (opcode + déplacement 8 bits)

Nombre de cycles : 2 (branchement non pris), 3 (branchement pris, même page), 4 (branchement pris, franchissement de page)

Formule : EA = PC + deplacement_signe (ou PC est l'adresse de l'instruction suivant le branchement, c'est-a-dire l'adresse du branchement + 2)

Déplacement :

Valeur signée de 8 bits : -128 ($80) a +127 ($7F)
Portée effective par rapport a l'instruction de branchement :

En arrière : -126 octets (déplacement -128 + 2 = -126)
En avant : +129 octets (déplacement +127 + 2 = +129)

Instructions utilisant ce mode :

Instruction	Opération
BCC ($90)	Brancher si C = 0 (Carry Clear)
BCS ($B0)	Brancher si C = 1 (Carry Set)
BEQ ($F0)	Brancher si Z = 1 (Equal / Zero)
BNE ($D0)	Brancher si Z = 0 (Not Equal / Not Zero)
BMI ($30)	Brancher si N = 1 (Minus / Negative)
BPL ($10)	Brancher si N = 0 (Plus / Positive)
BVC ($50)	Brancher si V = 0 (Overflow Clear)
BVS ($70)	Brancher si V = 1 (Overflow Set)

Utilisation pour les comparaisons :

Instruction	Opération
CMP #val / BCC label	Brancher si A < val (non signe)
CMP #val / BCS label	Brancher si A >= val (non signe)
CMP #val / BEQ label	Brancher si A = val
CMP #val / BNE label	Brancher si A != val
CMP #val / BMI label	Brancher si A < val (signe, approx.)
CMP #val / BPL label	Brancher si A >= val (signe, approx.)

Exemples :



; Boucle simple
	LDX #$10        ; X = 16
Boucle:
	DEX             ; X = X - 1
	BNE Boucle      ; boucler tant que X != 0

; Test et branchement
	LDA Score
	CMP #100        ; score >= 100 ?
	BCS NiveauSuivant  ; oui, passer au niveau suivant

; Branchement hors de portee (contournement)
; Si la cible est trop loin pour un deplacement de 8 bits :
	BEQ ProcheLabel ; si egal, sauter a ProcheLabel
	JMP Suite       ; sinon, continuer
ProcheLabel:
	JMP LoinLabel   ; sauter a la cible eloignee
Suite:
	; ... code ...

; Equivalent de "BRA" (branchement inconditionnel) sur 6502 :
; Le 6502 n'a PAS d'instruction BRA. On peut simuler :
	CLC
	BCC Toujours    ; BCC apres CLC branche toujours
; Ou :
	JMP Toujours    ; mais prend 3 octets au lieu de 2

Calcul du déplacement par l'assembleur :

L'assembleur calcule automatiquement le déplacement :

déplacement = adresse_cible - (adresse_branchement + 2)

Exemple : branchement a $1000 depuis $0FF0

déplacement = $1000 - ($0FF0 + 2) = $1000 - $0FF2 = $0E
→ BNE $0E (déplacement positif de 14)

Exemple : branchement a $0FE0 depuis $1000

déplacement = $0FE0 - ($1000 + 2) = $0FE0 - $1002 = $FFDE
→ En signe 8 bits : $DE = -34
→ BNE $DE (déplacement négatif de 34)

Timing des branchements :

2 cycles si le branchement n'est pas pris (la condition est fausse) : le processeur passe simplement a l'instruction suivante
3 cycles si le branchement est pris et que la cible est dans la même page de 256 octets
4 cycles si le branchement est pris et que la cible est dans une page différente (franchissement de page)

Ce comportement asymétrique est important pour l'optimisation :

Placer le cas le plus fréquent dans le chemin "non pris"
Aligner les boucles pour éviter les franchissements de page

Remarques :

Le 6502 original n'a PAS d'instruction de branchement inconditionnel relatif (BRA). Le 65C02 ajoute BRA ($80).
La portée limitée a -126/+129 octets oblige parfois a utiliser des sauts intermédiaires (trampolines)
Les branchements relatifs produisent du code relogeable (position-independent) car ils ne codent pas d'adresse absolue
Le 65C16 (65816) ajoute des branchements relatifs longs (BRL) avec un déplacement de 16 bits

Résumé et tableau comparatif

Les 13 modes d'adressage du 6502 :

No	Mode	Syntaxe	Taille	Formule EA
1	Implicite	(aucune)	1 octet	(pas d'EA)
2	Accumulateur	A	1 octet	(pas d'EA, agit sur A)
3	Immediat	#$nn	2 octets	operande = nn
4	Page zero	$nn	2 octets	EA = $00nn
5	Page zero,X	$nn,X	2 octets	EA = ($nn+X) AND $FF
6	Page zero,Y	$nn,Y	2 octets	EA = ($nn+Y) AND $FF
7	Absolu	$nnnn	3 octets	EA = $nnnn
8	Absolu,X	$nnnn,X	3 octets	EA = $nnnn + X
9	Absolu,Y	$nnnn,Y	3 octets	EA = $nnnn + Y
10	Indirect	($nnnn)	3 octets	EA = [$nnnn]
11	Indirect indexe X	($nn,X)	2 octets	EA = [($nn+X) AND $FF]
12	Indirect indexe Y	($nn),Y	2 octets	EA = [$nn] + Y
13	Relatif	$rr	2 octets	EA = PC + déplacement

Nombre de cycles par mode (lecture) :

Mode	Cycles	Cycles (écriture)	Page cross
Implicite	2	-	-
Accumulateur	2	-	-
Immédiat	2	-	-
Page zéro	3	3	-
Page zero,X	4	4	-
Page zero,Y	4	4	-
Absolu	4	4	-
Absolu,X	4(+1)	5	+1 cycle
Absolu,Y	4(+1)	5	+1 cycle
Indirect	-	-	-
Indirect indexe X	6	6	-
Indirect indexe Y	5(+1)	6	+1 cycle
Relatif (pris)	3(+1)	-	+1 cycle
Relatif (non pris)	2	-	-

Comparaison avec le Z80 :

Aspect	6502	Z80
Nombre de modes	13	~10
Page zero / directe	Oui ($00-$FF)	Non
Indexe avec offset	Non (sauf indirects)	Oui (IX+d, IY+d)
Indirect registre	Via page zero	(HL), (BC), (DE)
Post-increment	Non	Non (sauf LDI/LDD)
Pre-decrement	Non	Non (sauf LDI/LDD)
Relatif (données)	Non	Non
Relatif (branchements)	Oui (8 bits signe)	Oui (8 bits signe)
Immediat 16 bits	Non	Oui (LD rr,nn)
Bit indexation	Non	Oui (BIT/SET/RES)
Espace adressable	64 Ko	64 Ko

Comparaison avec le 68000 :

Aspect	6502	68000
Nombre de modes	13	14
Auto-increment	Non	(An)+
Auto-decrement	Non	-(An)
Indirect registre	Via page zero	(An)
Indirect + offset	($nn),Y (8 bits)	d16(An)
Indirect indexe	($nn,X), ($nn),Y	d8(An,Xn)
Absolu court	Page zéro (8 bits)	(xxx).W (16 bits)
Absolu long	16 bits	32 bits
PC-relatif (données)	Non	d16(PC), d8(PC,Xn)
PC-relatif (branches)	Oui (8 bits)	Oui (8/16/32 bits)
Immediat	8 bits	8/16/32 bits
Page zéro	Oui (256 octets)	Non

Le 6502 compense son faible nombre de registres par l'utilisation intensive de la page zéro comme extension des registres internes. Les modes d'adressage indirects via la page zéro permettent de manipuler des pointeurs 16 bits avec seulement des registres de 8 bits, ce qui est l'une des innovations clefs de l'architecture du 6502.

Dernière mise à jour : Dimanche, le 22 mars 2026

Section courante

A propos

Section administrative du site

Modes d'adressage

Adressage implicite (Implied)

Adressage par accumulateur (Accumulator)

Adressage immédiat (Immediate)

Adressage page zéro (Zero Page)

Adressage page zéro indexe par X (Zero Page,X)

Adressage page zéro indexe par Y (Zero Page,Y)

Adressage absolu (Absolute)

Adressage absolu indexe par X (Absolute,X)

Adressage absolu indexe par Y (Absolute,Y)

Adressage indirect (Indirect)

Adressage indirect indexe par X (Indexed Indirect, (Ind,X))

Adressage indirect indexe par Y (Indirect Indexed, (Ind),Y)

Adressage relatif (Relative)

Résumé et tableau comparatif
