Spécification Description
Fabricant ATI Technologies Inc.
Ensemble de puces ATI18700
Bus/Interface ISA 8-bits
Type de mémoire DRAM
Quantité de mémoire 64 Ko
Catégorie Super CGA

Introduction

La carte vidéo Graphics Solution, aussi nommé Small Wonder, du fabricant ATI, est une carte Super CGA parfaitement compatible avec les cartes CGA d'IBM. La carte vidéo Graphics Solution fut proposé dans de nombreux micro-ordinateurs de l'époque comme par exemple le Commodore PC-10.

La ATI Graphics Solutions offrent une facilité d'utilisation grâce à sa compatibilité et sa flexibilité. En plus de sa compatibilité avec l'adaptateur IBM Color/Graphics Adapter (CGA), la Graphics Solution combine les fonctions vidéo de l'adaptateur d'affichage IBM Monochrome Display Adapter (MDA), de la carte graphique Hercules (HGC) et de l'adaptateur Plantronics Color Plus sur un seul carte vidéo.

Caractéristiques

La carte vidéo Graphics Solution exécutent CGA, MDA, HGC et Plantronics Color Plus sur l'un des types de moniteurs populaires : affichage couleur/graphique RVB, affichage monochrome TTL et moniteur composite. Il offre un texte de 132 colonnes en modes couleur et monochrome ainsi qu'une résolution de 640x200 en 16 couleurs.

Installation du matériel

La Graphics Solution est conçue pour être utilisée dans n'importe quel emplacement d'extension de système ouvert sur un ordinateur compatible IBM PC, PC/XT, PC/AT ou IBM sur un moniteur TTL, RVB ou composite.

Si votre système dispose déjà d'une carte graphique résidente, veuillez noter ce qui suit : Le micro-ordinateur IBM PC et les compatibles ne permettront pas à deux adaptateurs d'affichage similaires (monochrome ou couleur) de résider dans le même ordinateur s'ils fonctionnent dans le même mode. Les paramètres de commutation pour les adaptateurs à double affichage (monochrome-couleur) doivent avoir un un seul couleur et l'autre monochrome. La Graphics Solution possède plusieurs capacités d'émulation et remplacera un adaptateur monochrome existant, sauf si l'utilisateur a des exigences spécifiques pour la présence des deux adaptateurs.

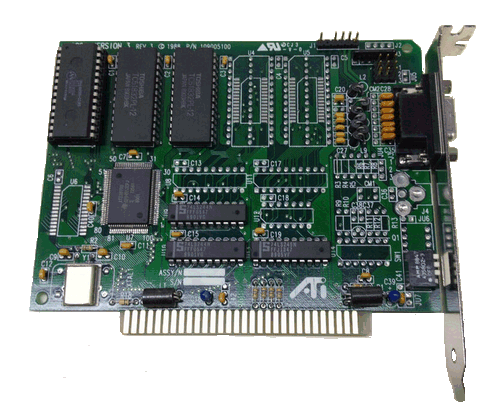

Voici la maquette de la carte graphique (Version 2) :

Voici la maquette de la carte graphique (Version SR) :

Mode vidéo

Voici la liste des différents modes vidéo supporté par la carte au niveau du BIOS:

Mode Type Couleurs Format Alpha Taille de caractère Taille écran Adresse écran Modèle seulement
00h Texte 16 40x25 8x8 320x200 B800h
01h Texte 16 40x25 8x8 320x200 B800h
02h Texte 16 80x25 8x8 640x200 B800h
03h Texte 16 80x25 8x8 640x200 B800h
04h Graphique 4 40x25 8x8 320x200 B800h
05h Graphique 4 40x25 8x8 320x200 B800h
06h Graphique 2 80x25 8x8 640x200 B800h
07h Texte 4 (Mono) 80x25 9x14 720x350 B000h
08h Texte 16 132x25 5x8 660x200 B800h Pilote logiciel

Port d'entrée/sortie

Les registres utilisés pour la programmation du contrôleur CRTC 6845 par l'entremise du port 3B4h/3B5h ou 3D4h/3D5h sont les suivantes:

Mode d'affichage Registres
Numéro de registre 0 1 2 3 4 5 6 7 8 9 10 11 12 13
Texte 40x25 en 16 couleurs 38h 28h 2Dh 0Ah 1Fh 06h 19h 1Ch 02h 07h 06h 07h 00h 00h
Texte 80x25 en monochrome 61h 50h 52h 0Fh 19h 06h 19h 19h 02h 0Dh 0Bh 0Ch 00h 00h
Texte 80x25 en 16 couleurs 71h 50h 5Ah 0Ah 1Fh 06h 19h 1Ch 02h 07h 06h 07h 00h 00h
Texte 132x25 en 16 couleurs B5h 84h 97h 0Ah 1Fh 06h 19h 1Ch 02h 07h 06h 07h 00h 00h
Texte 132x25 en monochrome 9Ah 84h 89h 0Fh 19h 06h 19h 19h 02h 0Dh 06h 07h 00h 00h
Texte 132x44 en monochrome 9Ah 84h 89h 0Fh 2Dh 06h 2Ch 2Ch 02h 07h 06h 07h 00h 00h
Graphique 320x200 pixels en 4 couleurs 38h 28h 2Dh 0Ah 7Fh 06h 64h 70h 02h 01h 06h 07h 00h 00h
Graphique 320x200 pixels en 16 couleurs 38h 28h 2Dh 0Ah 7Fh 06h 64h 70h 02h 01h 06h 07h 00h 00h
Graphique 620x200 pixels en 2 couleurs 38h 28h 2Dh 0Ah 7Fh 06h 64h 70h 02h 01h 06h 07h 00h 00h
Graphique 640x200 pixels en 4 couleurs 38h 28h 2Dh 0Ah 7Fh 06h 64h 70h 02h 01h 06h 07h 00h 00h
Graphique 640x200 pixels en 16 couleurs 70h 50h 58h 0Ah 40h 06h 32h 38h 02h 03h 06h 07h 00h 00h
Graphique Hercules 36h 2Dh 0Fh 07h 5Bh 00h 57h 57h 02h 03h 00h 00h 00h 00h

Installation de la Graphics Solution

Localisez un connecteur d'extension vide pour la solution graphique. Si le cache métallique est toujours attaché au logement, retirez-le.

AVERTISSEMENT : La Graphics Solution ne fonctionnera pas dans l'emplacement 8 d'un IBM PC/XT ou d'un PC portable.

Tenez fermement la Graphics Solution par le bord supérieur de la carte et assurez-vous que la configuration de votre Graphics Solution est correcte.

Appuyez fermement sur le connecteur de bord doré dans le connecteur d'extension. Insérez la vis du couvercle du connecteur d'extension dans le trou en haut du support de fixation de la solution graphique et serrez-la.

Attention : Les leviers 2 et 3 sur le SW1 doivent être réglés en fonction du type de moniteur utilisé. Des réglages de commutateur incorrects peuvent endommager le moniteur et/ou la solution graphique. Si cela se produisait, votre garantie deviendrait caduque.

Remontage du PC

Replacez le couvercle sur le PC et remettez les vis à l'arrière. À l'aide d'un câble correctement blindé, connectez le moniteur à l'adaptateur Graphics Solution.

Le système est maintenant prêt à fonctionner.

Afin de tester la pleine fonctionnalité opérationnelle de la Graphics Solution, un programme utilitaire nommé ALLTEST est fourni par ATI sur la disquette fournie avec la carte vidéo. Suivez les instructions pilotées par le menu ; et une série d'écrans s'afficheront. Si ces écrans s'affichent correctement, la Graphics Solution a été correctement installée et fonctionne correctement.

Configuration en une étape (pour les utilisateurs expérimentés)

Ces tableaux sont inclus en tant que paramètres recommandés pour fournir aux utilisateurs expérimentés un guide de configuration rapide. Ils ne doivent pas être utilisés à moins que l'utilisateur ne connaisse parfaitement l'adaptateur. Un réglage incorrect peut endommager votre moniteur, ce qui n'est pas couvert par la garantie.

Moniteur MOde vidéo par défaut Commutateur 1 Commutateur 2 Commutateur 3
Monochrome TTL Mono/Hercules ON OFF OFF
Couleur/Graphiques OFF OFF OFF
Monochrome composite Mono/Hercules ON ON OFF
Couleur/Graphiques OFF ON OFF
RVB/EGA/Multisync, Couleur composite Monochrome ON ON ON
Couleur/Graphiques OFF ON ON

Installation de logiciel

La Graphics Solution prend en charge les logiciels écrits dans les modes suivants :

sur les moniteurs TTL, RVB, Multisync ou composite.

La disquette de logiciel

La Graphics Solution Diskette contient les logiciels et fichiers de pilotes personnalisés suivants :

Fichier Description
ALLTEST.COM Logiciel de diagnostics.
ATIGSHA2.DRV Pilote pour les logiciels Lotus.
ATIGSMB1.DRV Pilote pour les logiciels Lotus.
ATIGSMC1.DRV Pilote pour les logiciels Lotus.
ATIGSME1.DRV Pilote pour les logiciels Lotus.
FWSETUP. Programme d'ajustement logiciel pour Ashton-Tate Framework.
GSACAD.EXE Pilote de 16 couleurs en 640x200 pixels pour le logiciel Autocad.
GSDEMO1.C Exemple de programme en langage de programmation C pour le mode d'affichage 640x200 pixels en 16 couleurs.
GSDEMO1.COM Programme compilé de l'exemple de programme en langage de programmation C pour le mode d'affichage 640x200 pixels en 16 couleurs.
IOX.ASM Exemple de programme en langage de programmation Assembleur 8086 pour le mode d'affichage 640x200 pixels en 16 couleurs.
MS.COM Programme de changement de mode MultiSwitch.
PREDRIVE.EXE Utilitaire pour les logiciels Lotus.
PRT132.EXE Utilitaire d'impression d'écran de 132 colonnes.
README Fichier texte d'informations sur les pilotes et l'installation.
SOLUTION.SC Pilote pour le logiciel Ashton-Tate Framework II

Remarque : De temps à autre, des pilotes seront disponibles auprès de divers éditeurs de logiciels d'application prenant en charge le mode 132 colonnes et le mode 640x200 16 couleurs de la Graphics Solution. Vérifiez le fichier README pour les mises à jour du pilote.

Les informations sur les pilotes suivants sont contenues dans le fichier README :

Pilote Lotus 1-2-3

La solution graphique comprend des pilotes permettant à Lotus 1-2-3 d'être affiché dans des feuilles de calcul de 132x44 colonnes sur des moniteurs monochromes et RVB. Ils prennent également en charge les couleurs/graphiques haute résolution 640x200 sur les moniteurs couleurs.

Pilote Ashton-Tate Framework

La Graphics Solution comprend des pilotes pour permettre des graphiques 640x200 pixels en 4 couleurs et 640x200 pixels en 16 couleurs sur Ashton-Tate Framework II.

Pilote Autocad

La Graphics Solution peut exécuter Autocad d'Autodesk en résolution de 640x200 pixels en 16 couleurs.

WordStar avec 132 colonnes (version 3.31)

Pour exécuter Wordstar en 132 colonnes, le fichier WS.COM sur la disquette Wordstar doit être modifié. Pour modifier WS.COM, suivez ces étapes simples. Avant de modifier Wordstar, faites une copie de sauvegarde de WS.COM afin de sauvegarder votre version originale et de la renommer sous un nom différent. Utilisez le programme DEBUG de DOS et tapez :

DEBUG WS.COMEnter
E CS:249Enter
 84Enter
WEnter

Pour cette application, vous devez utiliser MultiSwitch et changer la solution graphique en mode 132 colonnes avant d'utiliser cette version 132 colonnes de Wordstar.

WordPerfect avec 132 colonnes

Les logiciels WordPerfect 4.0 ou ultérieur peut être adapté pour exécuter 132 colonnes sur la Graphics Solution. Ceci est réalisé en utilisant le menu WordPerfect Setup. Avec WordPerfect dans l'unité de disque par défaut, tapez :

WP /SEnter

Lorsque le menu apparaît, choisissez l'option SET SCREEN SIZE. Entrez une taille d'écran de 132x44 ou 132x25. N'oubliez pas d'utiliser MultiSwitch et de changer la Graphics Solution en mode 132 colonnes avant d'utiliser la version 132 colonnes de WordPerfect.

Logiciel de commutation de mode MultiSwitch

Le logiciel Multiswitch est un utilitaire logiciel ATI permettant de basculer entre les modes vidéo tout en faisant fonctionner l'ordinateur et sans ouvrir le châssis de l'ordinateur pour réinitialiser les commutateurs. Conçu pour être convivial, MultiSwitch est entièrement piloté par menu. Des instructions sur le fonctionnement du programme seront affichées dans un menu après avoir placé la disquette Graphics Solution dans l'unité de disquette A: et tapé :

MSEnter

Voici des exemples de code source de MS.COM :

Lien Langage de programmation Projet
https://github.com/gladir/corail/blob/master/MS.PAS Turbo Pascal Corail
https://github.com/gladir/GraphicsSolutionATIUtilitaires/blob/main/MS.PAS Turbo Pascal GraphicsSolutionATIUtilitaires

Moniteur monochrome

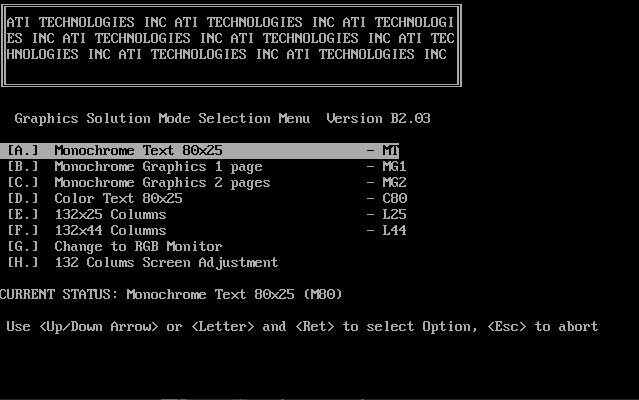

Le menu du logiciel MultiSwitch vous donnera les options affichées sur l'écran suivant :

Sélectionnez le mode vidéo en entrant une lettre (A à H) pour le mode souhaité lors de l'utilisation d'un moniteur monochrome.

[A.] Monochrome Text (MT)

Le mode texte monochrome désactive les graphiques monochromes, ce qui rend les fonctions vidéo de la solution graphique identiques à celles de l'adaptateur IBM Monochrome Display Adapter.

[B.] Monochrome Graphics (MG1)

La page Monochrome Graphics 1 (MG1) permet l'utilisation d'une autre carte vidéo telle que la carte IBM Color/Graphics Adapter et équivaut à l'utilitaire HALF sur la disquette Hercules. Le MG1 alloue de la mémoire pour une page de graphiques monochromes haute résolution 720x348 compatibles Hercules.

[C.] Monochrome Graphics (MG2)

Monochrome Graphics 2 pages (MG2) équivaut à l'utilitaire Hercules FULL et est l'option requise pour la plupart des programmes graphiques monochromes.

[D.] Color Text 80x25 (C80)

Le mode couleur Texte 80x25 (C80) sélectionne les couleurs/graphiques compatibles IBM, les couleurs/graphiques compatibles Plantronics et les couleurs/graphiques haute résolution ATI de 640x200 pixels en 16 couleurs. Lorsque C80 est sélectionné, la solution graphique est capable de détecter et de connaître la différence entre ces modes de couleur et de les exécuter automatiquement sur l'écran.

[E.] 132x25 Columns (L25)

Le 132x25 colonnes (L25) est un mode ATI spécial. Seuls les logiciels écrits pour s'exécuter sur une Graphics Solution en 132 colonnes s'exécuteront dans le mode. Afin que l'affichage 132 colonnes soit correctement centré sur le moniteur, MultiSwitch inclut un ajustement de l'écran 132 colonnes. Cet utilitaire doit être exécuté une fois par moniteur avant d'obtenir un affichage correct de 132 colonnes.

Remarque : N'oubliez pas d'utiliser MultiSwitch et de changer la solution graphique en mode 132 colonnes avant d'utiliser la version 132 colonnes de WordPerfect ou WordStar,...

[F.] 132x44 Columns (L44)

Le 132x44 colonnes (L44) est un mode ATI spécial similaire en tous points au mode (L25) à l'exception qu'il affichera 44 lignes.

[G.] Change to RGB Monitor

Cela permet à l'utilisateur d'afficher sur un moniteur RVB.

[H.] 132 Columns Screen Adjustment

Cela rend les 132 applications de colonne correctement centrées sur l'écran.

Lors du passage d'un moniteur couleur à un moniteur monochrome (ou vice versa), MultiSwitch rappellera aux utilisateurs de connecter le moniteur approprié à la Graphics Solution. Il est important de suivre attentivement les instructions du MultiSwitch ; sinon, des dommages pourraient en résulter pour le moniteur n'étant pas couverts par la garantie.

Le MultiSwitch est un programme résident, ce qui signifie qu'il restera en mémoire même après avoir été exécuté. Dans certains cas, il peut entrer en conflit avec d'autres programmes résidents ; ayant ainsi la possibilité de permettre le passage à un mode vidéo différent sans rester résident.

N'oubliez pas que si MultiSwitch est utilisé pour changer de mode, votre logiciel d'application doit également être configuré pour le nouveau mode correspondant.

IMPORTANT! Il n'y aura qu'une seule copie de MultiSwitch en mémoire, quel que soit le nombre d'exécutions.

Couleur RVB ou moniteur composite

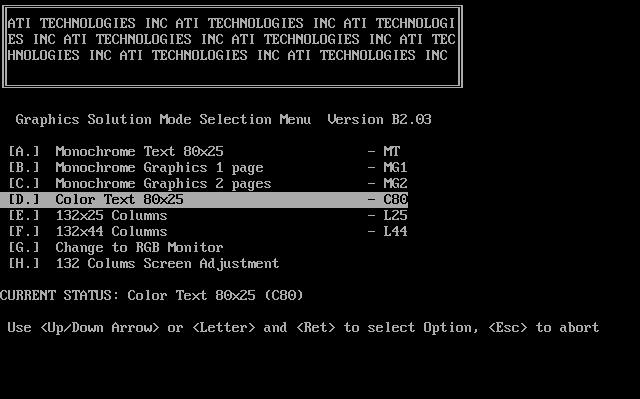

Lors de l'utilisation d'un moniteur couleur RVB ou composite, l'écran suivant s'affiche :

Les options ici sont les suivantes :

Après s'être familiarisé avec MultiSwitch, il est possible de sauter le menu. Pour ce faire, entrez :

MS [keyword]Enter

Les mots clefs possibles sont MT, MG1, MG2, C80, L25 ou L44. La syntaxe de MultiSwitch est :

MS [keyword] [-NONRESIDENT]Enter

Le paramètre -NONRESIDENT spécifie que le programme ne restera pas résident. Les crochets [] indiquent un paramètre facultatif. Les paramètres peuvent apparaître dans n'importe quel ordre. Si un mot clef de mode vidéo n'est pas spécifié, le menu apparaîtra pour inviter à la sélection. Les options par défaut sont attendre et rester résident.

Code source

Voici des exemples de code source d'utilitaire pour la Graphics Solution :

Lien Langage de programmation Description Projet Syntaxe
MS.PAS Turbo Pascal Cette commande permet de lancer le MultiSwitch, soit un clone de l'utilitaire Graphics Solution d'ATI. Corail MS
BIOSCGA.PAS Turbo Pascal Cette commande permet d'installer un BIOS de remplacement CGA pour qu'il supporte aussi la Graphics Solution. GraphicsSolutionATIUtilitaires BIOSCGA
MODE.PAS Turbo Pascal Cette commande permet d'effectuer la gestion des paramètres d'un périphérique GraphicsSolutionATIUtilitaires MODE
MS.PAS Turbo Pascal Cette commande permet de lancer le MultiSwitch, soit un clone de l'utilitaire Graphics Solution d'ATI. GraphicsSolutionATIUtilitaires MS

Voici des exemples de bibliothèques pour manipuler la Graphics Solution :

Lien Langage de programmation Description Projet Définition
GS640200.PAS Turbo Pascal Cette unité contient les différentes procédures permettant de gérer l'affichage en 640x200 en 16 couleurs de Graphics Solution d'ATI. GRAPHICSSOLUTIONLIB-TP GS640200
MODES.PAS Turbo Pascal Cette unité contient les différentes procédures permettant de changer de mode au niveau matériel. GRAPHICSSOLUTIONLIB-TP MODES
